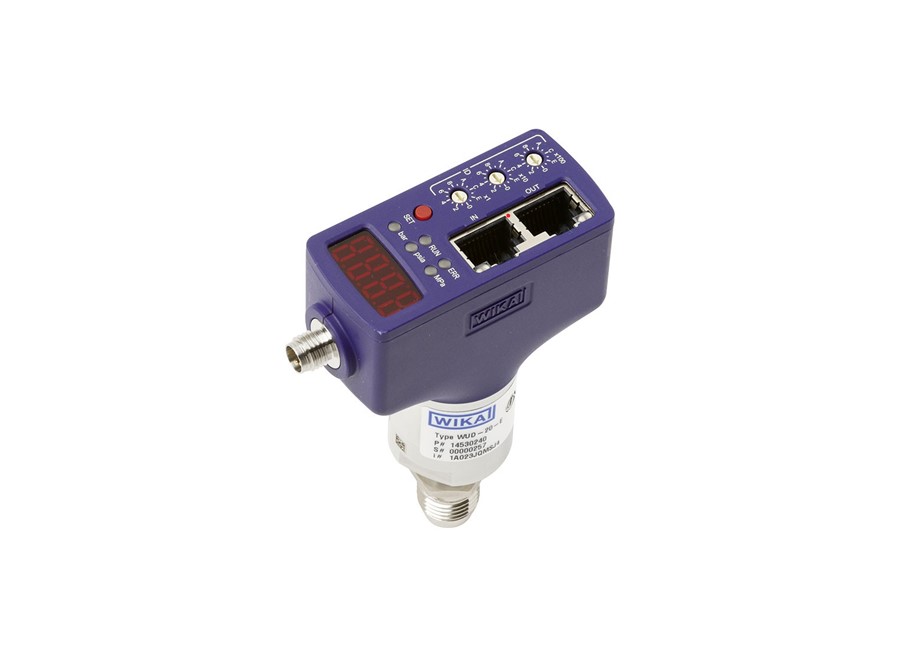

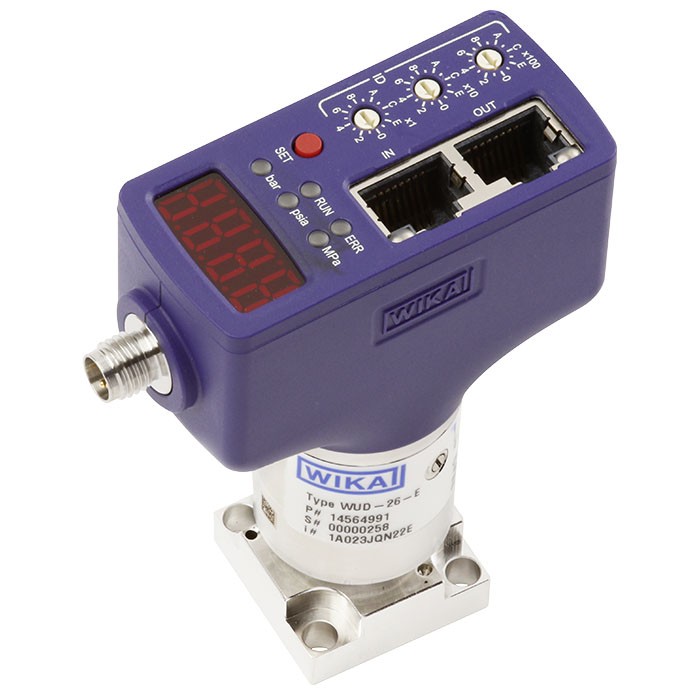

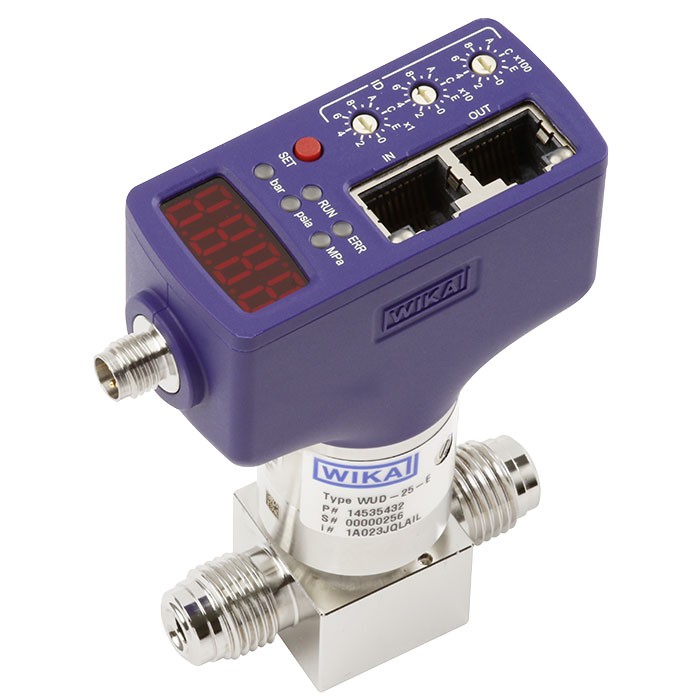

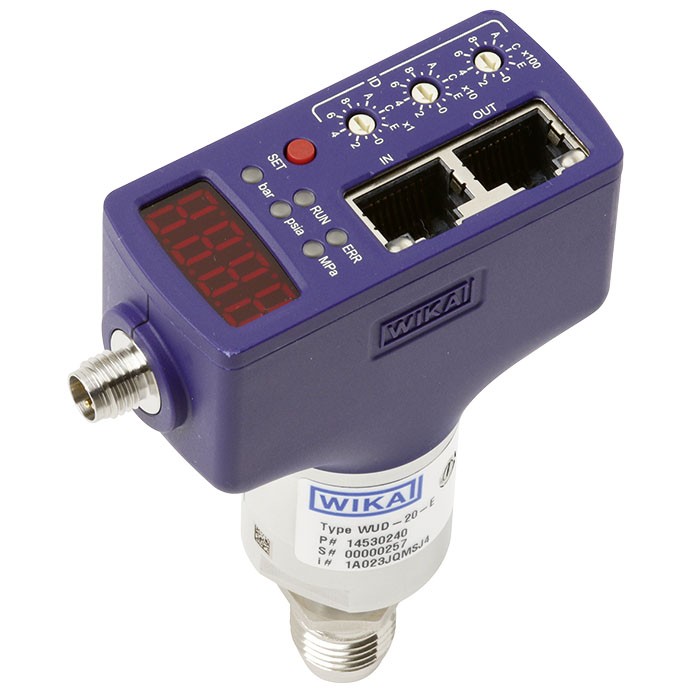

WUD-2X-E ultra high purity tlačni pretvornik z zaslonom, EtherCAT® WIKA

Opis

WUD-2X-E ultra high purity tlačni pretvornik z zaslonom, EtherCAT® WIKA je poseben kompakten pretvornik za merjenje tlaka ultra čistih plinov v polprevodniški industriji.

To je prvi pretvornik, ki uporablja SDP 5003. 2080 in zagotavlja največjo varnost naložbe.

Zaradi minimalnega šuma signala senzor dolgoročno zagotavlja natančno izmerjene vrednosti, zahvaljujoč aktivni temperaturni kompenzaciji, tudi pri velikih temperaturnih nihanjih. Izmerjene vrednosti si lahko ogledate na zaslonu.

Najvišja varnost procesa z datoteko prek EtherCAT®

Zaradi tehnologije EtherCAT® modela WUD-2x-E ni treba odklopiti iz omrežja za posodobitve vdelane programske opreme ali odpravljanje težav. S tem se izognete izpadu proizvodnje zaradi nepravilne namestitve ali odstranitve, povečate varnost procesa in omogočite posodabljanje instrumentov.

Razširjen spekter funkcij

Nove funkcije zahvaljujoč digitalnemu vmesniku: poleg vrednosti tlaka se lahko prenašajo tudi podatki o temperaturi ali status napake.

Instrumente je tako mogoče obsežno spremljati in težave odkriti v zgodnji fazi. Parametre se lahko digitalno konfigurirajo in prenesejo iz okvarjenega instrumenta v novega. Senzor je mogoče zamenjati celo med delovanjem sistema EtherCAT® s funkcijo vroče zamenjave. To pomeni manj izpadov in nižje stroške.

Prilagodljive količine in individualne prilagoditve za aplikacije OEM

Proizvodnja poteka z visoko stopnjo avtomatizacije v čisti sobi. Visoka proizvodna zmogljivost zagotavlja zanesljivo oskrbo. S kodiranjem modela so omogočene rešitve z individualno konfiguriranimi povezavami.

Največja varnost naprave zaradi odvečnosti kablov

Model WUD-2x-E ima dva priključka RJ-45. Redundanca kabla omogoča nemoteno komunikacijo, tudi če en senzor v sistemu odpove.

Prednost: večja varnost procesa z zmanjšanim tveganjem izpadov.

Tehnične značilnosti

Specifikacije natančnosti

• nelinearnost na BFSL po IEC 62828-1:  ≤ 0.1 % razpona (≤ 0.15 % razpona z merilnim območjem 2 bara)
• točnost: maks. izmerjena napaka po IEC 62828-1
• maks. izmerjena napaka po IEC 62828-1: 0.3 % (0.6 % za merilno območje 2 bara)
• točnost digitalnega prikaza: 1 % razpona ±1 cifra
• napaka ničelne točke: < 0.25 % razpona
• nastavitev ničelne točke: ±3.5 %
• šum signala: ±0.06 %
• neponovljivost po IEC 62828-1: ≤ 0.12 %
• vpliv pomožne moči: 0.1 %/10 V
• skupna verjetna napaka po IEC 62828-2: 0.5 % razpona pri -10 … +60 °C
• srednji temperaturni koeficient
  • ničelna točka: ≤ 0.1 % razpona/10 K
  • razpon: ≤ 0.15 % razpona/10 K
• dolgoročni premik po IEC 62828-1: ≤ 0.25 % razpona/leto (≤ 0.4 % za 2-barsko merilno območje)
• ločljivost: 0.01 % razpona
• referenčni pogoji: po IEC 62828-1

Uporaba

• industrija polprevodnikov, zaslonov in fotovoltaike
• oskrba z izjemno čistim plinom v sistemih za proizvodnjo polprevodnikov

Ostala poimenovanja: WUD2XE, WUD 2X E, WUD_2X_E, WUD/2X/E

Dodatne podrobnosti

Tehnični podatki

• najvišja varnost procesa z datoteko prek EtherCAT®
• razširjen spekter funkcij
• prilagodljive količine in individualne prilagoditve za aplikacije OEM
• največja varnost naprave zaradi redundance kablov
