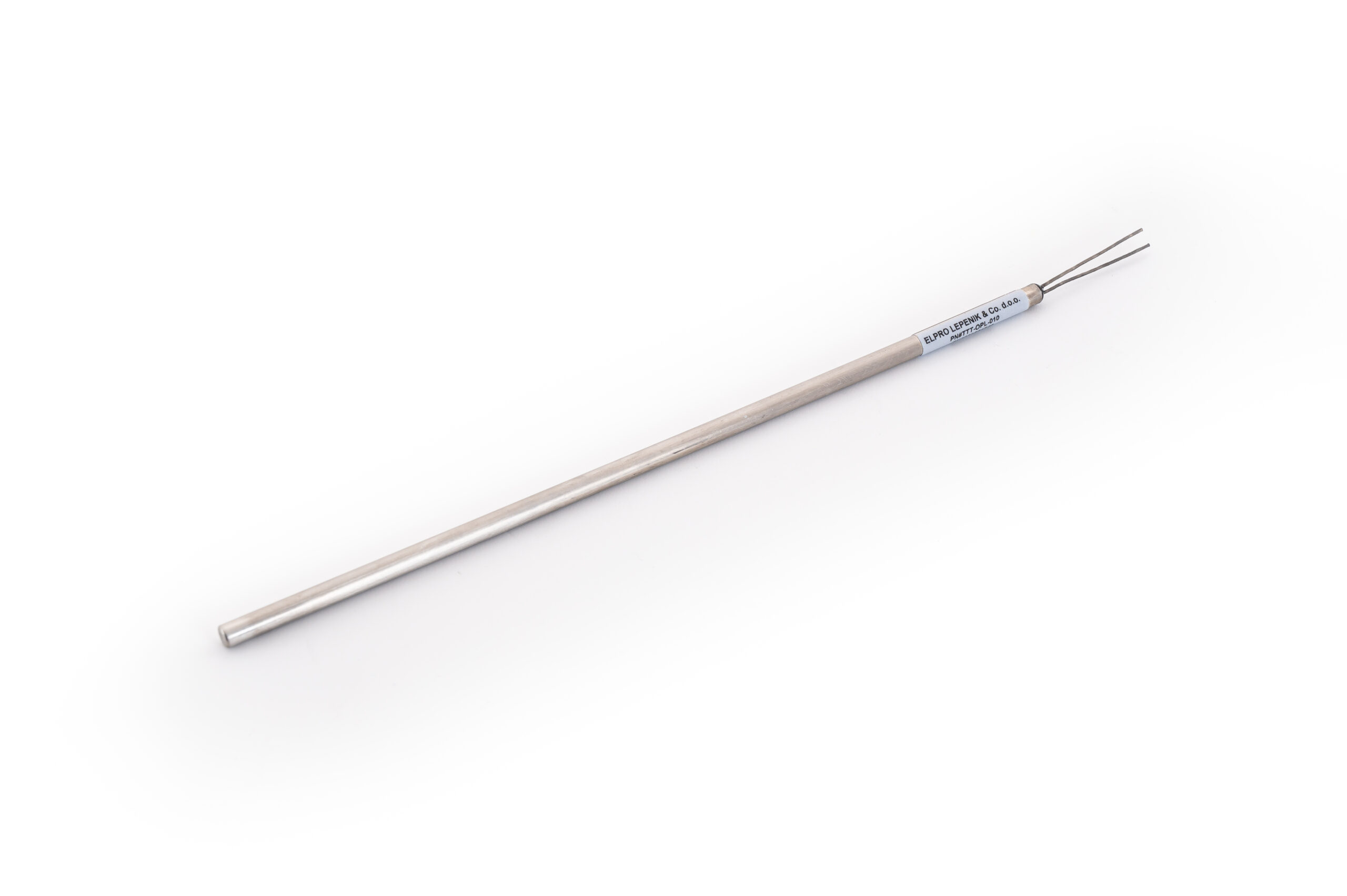

TT-MIMS-010 industry je MIMS (Mineral Insulated Metal Sheathed) oziroma mineralno izolirano oplaščeno temperaturno tipalo s prostimi priključnimi konci.
MIMS merilni del omogoča majhne premere in s tem majhne potrebne potopne globine, različne dolžine ter veliko gibljivost in prilagodljivost merilnemu mestu. Upogljiva konstrukcija omogoča prilagajanje tudi težje dostopnim ali prostorsko omejenim merilnim mestom, hkrati pa zmanjšuje možnost mehanskih poškodb tipala pri uporabi in rokovanju.
Temperaturna tipala serije TT-MIMS so lahko izdelana z uporovnimi temperaturnimi senzorji (RTD):
ali s termočleni (TC):
Za MIMS termočlenske kable in termočlene tipov T, J, E, K in N velja SIST EN 61515 (IEC 61515).
Serija TT-MIMS tako združuje uporovne (RTD) in termočlenske (TC) izvedbe. Merilni element, premer in dolžino tipala ter druge konstrukcijske lastnosti izberemo glede na zahteve merilnega mesta.
Zaradi različnih možnosti izvedbe omogočajo MIMS temperaturna tipala veliko prilagodljivost konkretnemu namenu uporabe (fit for purpose) in so primerna za številne industrijske in merilne aplikacije.
Za izvedbo TT-MIMS-010 so značilni prosti priključni konci, ki izhajajo neposredno iz MIMS dela tipala. Zaključek MIMS dela je ustrezno zatesnjen z zalivno maso, ki ščiti mineralno izolacijo pred vplivi okolja.
Takšna konstrukcija je posebej primerna, kadar je MIMS tipalo namenjeno nadaljnji vgradnji, priključitvi ali izdelavi končnega temperaturnega tipala oziroma merilnega sklopa.
Dolžino in premer MIMS dela, material plašča, merilni element, dolžino prostih priključnih koncev ter izvedbo zaključka izberemo glede na merilno temperaturo, pogoje uporabe, merilno mesto in predvideni način nadaljnje vgradnje oziroma priključitve.
Uporaba TT-MIMS-010
TT-MIMS-010 je primeren predvsem za aplikacije, kjer potrebujemo upogljiv MIMS merilni del s prostimi priključnimi konci za nadaljnjo vgradnjo ali priključitev.
Uporablja se lahko za:
Pri izbiri izvedbe je treba poleg merilnega elementa upoštevati tudi temperaturo merilnega mesta, premer in dolžino MIMS dela, potrebno potopno globino, odzivnost, mehanske obremenitve, pogoje okolja ter način nadaljnje vgradnje in zaščite prostih priključnih koncev.
Najvišja temperatura MIMS merilnega dela ni nujno tudi najvišja dovoljena temperatura celotnega temperaturnega tipala.
Dovoljeno temperaturno območje MIMS merilnega dela je odvisno predvsem od merilnega elementa, materiala plašča, premera in konstrukcije tipala. Pri TT-MIMS-010 je treba dodatno upoštevati temperaturne omejitve zalivke in prostih priključnih koncev.
Vsak konstrukcijski del mora med uporabo ostati znotraj svojega dovoljenega temperaturnega območja.
Pomembno: mineralna izolacija MIMS je občutljiva na vdor vlage. Zaključek TT-MIMS-010 je zato zatesnjen z ustrezno zalivno maso. Pri nadaljnji vgradnji je treba preprečiti poškodbe zaključka ter zagotoviti ustrezno zaščito prostih priključnih koncev pred vlago in drugimi vplivi okolja.
MIMS (Mineral Insulated Metal Sheathed) pomeni mineralno izolirano izvedbo s kovinskim plaščem. Pogosto se uporablja tudi izraz MI cable (Mineral Insulated Cable) oziroma mineralno izolirani kabel.
Za MIMS temperaturna tipala se uporabljajo tudi tradicionalna poimenovanja oplaščena temperaturna tipala oziroma plaščna temperaturna tipala, pri termočlenskih izvedbah pa oplaščeni termoelementi oziroma plaščni termoelementi.
Pri MIMS termočlenski izvedbi so termočlenski vodniki nameščeni v kovinskem plašču in med seboj ter od plašča električno izolirani s stisnjenim mineralnim izolacijskim materialom. SIST EN 61515 takšno konstrukcijo opredeljuje kot MIMS termočlenski kabel.
Kot mineralna izolacija se pogosto uporablja magnezijev oksid (MgO). Mineralna izolacija zagotavlja električno izolacijo med vodniki in kovinskim plaščem ter omogoča prenos toplote skozi tipalo.
Takšna konstrukcija omogoča izdelavo tankih, mehansko odpornih, temperaturno obstojnih in upogljivih temperaturnih tipal, ki jih je mogoče prilagoditi različnim oblikam in pogojem merilnega mesta.
MIMS temperaturna tipala združujejo majhne dimenzije, upogljivost, možnost hitrega temperaturnega odziva, mehansko odpornost in široko področje uporabe. Zaradi velikega števila možnih kombinacij merilnih elementov, premerov in materialov plašča jih je mogoče prilagoditi zelo različnim merilnim mestom.
Njihove dejanske lastnosti in dovoljeno temperaturno območje so odvisni predvsem od merilnega elementa, zunanjega premera, materiala plašča, konstrukcije merilnega spoja in načina priključitve.
Značilne prednosti MIMS temperaturnih tipal so:
TT-MIMS-010 je izvedba MIMS temperaturno tipalo s prostimi priključnimi konci.
Glede na uporabo lahko prilagodimo:
Izvedbo izberemo glede na merilno temperaturo, mehanske in druge pogoje uporabe ter predvideni način nadaljnje vgradnje oziroma priključitve.
TT-MIMS-010 ima proste priključne konce, namenjene nadaljnji električni priključitvi oziroma vgradnji v končni izdelek ali merilni sistem.
Pri priključitvi je pomembno, da ta ustreza izbranemu merilnemu elementu:
Posebno pozornost je treba nameniti zaščiti zaključka pred vlago, saj lahko vdor vlage v mineralno izolacijo poslabša izolacijsko upornost in merilne lastnosti tipala.
Pri izbiri izvedbe MIMS temperaturno tipalo s prostimi priključnimi konci je treba upoštevati predvsem:
Za zmanjšanje vpliva odvajanja toplote po tipalu priporočamo zadostno vgradno oziroma potopno globino. Kot osnovno pravilo uporabljamo:
Premajhna globina lahko povzroči odvajanje toplote med merilnim mestom in okolico po kovinskem plašču tipala ter posledično napako meritve temperature.
Pri zahtevnejših meritvah je treba potrebno vgradno oziroma potopno globino določiti glede na konkretne pogoje merilnega mesta.
Manjši premeri MIMS dela praviloma omogočajo hitrejši temperaturni odziv, dejanski odzivni čas pa je odvisen tudi od konstrukcije merilnega mesta, merjenega medija, njegovega gibanja in načina vgradnje.
Na odzivnost vpliva tudi izvedba merilnega spoja. Razlike med odzivnimi časi so zato lahko precejšnje tudi pri tipalih enakega tipa termočlena.
Pri izbiri MIMS temperaturnega tipala zato ne iščemo samo najmanjšega premera, ampak ustrezno razmerje med odzivnostjo, mehansko odpornostjo in pogoji uporabe.
Industry je ena izmed izvedb temperaturnih tipal ELPRO LEPENIK, namenjena industrijskim in merilnim aplikacijam, pri katerih so pomembne zanesljive merilne lastnosti, stabilnost in življenjska doba tipala.
Pri MIMS temperaturnih tipalih kakovost končnega izdelka ni odvisna samo od deklariranega tipa termočlena oziroma senzorja, materiala plašča in premera, temveč tudi od kakovosti vhodnega materiala ter načina njegove obdelave in izdelave tipala.
ELPRO LEPENIK industry izvedbe izdelujemo po nadzorovanem postopku, ki je namenjen ohranjanju pomembnih lastnosti MIMS elementa, predvsem izolacijske upornosti, merilne točnosti, stabilnosti in življenjske dobe.
Mineralna izolacija je občutljiva na vdor vlage, zato so pravilno ravnanje z odprtim MIMS materialom, zapiranje in kontrola izolacijske upornosti pomemben del izdelave. Pri TT-MIMS-010 je pravilna izvedba zaključka še posebej pomembna, saj se MIMS del zaključuje s prostimi priključnimi konci.
Neustrezni materiali ali izdelava se lahko pokažejo šele med uporabo kot večji drift, slabša izolacijska upornost, krajša življenjska doba ali slabša ponovljivost meritve. Zato dva MIMS temperaturna tipala z enakim nazivnim tipom termočlena, premerom in materialom plašča nimata nujno enakih dolgoročnih merilnih lastnosti.
ELPRO LEPENIK ponuja različne tipe izvedb, med drugim basic, industry in high temperature, izvedbo pa izberemo glede na dejanske zahteve merilnega mesta.
Temperaturno tipalo TT-MIMS-010 lahko naročite tudi s kalibracijo v ELPRO Laboratoriju za kalibracije, akreditiranem po SIST EN ISO/IEC 17025, oziroma s preveritvijo v izbranih temperaturnih točkah.
Kalibracijske točke izberemo glede na predvideno temperaturno območje in namen uporabe tipala. Če zahtevanih točk ali drugih zahtev kalibracije ne poznate, nam opišite uporabo in pomagali vam bomo pri njihovi določitvi.
Možnost in način izvedbe kalibracije sta odvisna od merilnega elementa, temperaturnega območja, konstrukcije tipala in obsega akreditacije ELPRO Laboratorija za kalibracije.
Temperaturna tipala ELPRO LEPENIK izdelujemo glede na zahteve uporabnika in merilnega mesta. Na spletnih straneh so predstavljene najpogostejše izvedbe, v praksi pa velik del proizvodnje predstavlja izdelava po naročilu.
Pri TT-MIMS-010 lahko glede na uporabo prilagodimo merilni element, premer in dolžino MIMS merilnega dela, material plašča, dolžino prostih priključnih koncev, izvedbo zalivke in druge konstrukcijske lastnosti.
Če vseh tehničnih podatkov ne poznate, nam opišite proces, merilno mesto in namen uporabe. Na podlagi vaših zahtev vam bomo pomagali določiti oziroma izbrati ustrezno izvedbo.
Standardni dobavni rok za običajne izvedbe je praviloma 3 delovne dni, za določene izvedbe pa je po predhodnem dogovoru možna tudi urgentna izdelava v 24 urah.
TT-MIMS-010 izdelujemo v Sloveniji. Za MIMS temperaturna tipala velja 2-letna garancija proizvajalca.
Za merjenje temperature v potencialno eksplozivnih atmosferah so možne tudi Ex izvedbe TT-MIMS-010.
Pri Ex aplikacijah se ustreznost ne določa samo na podlagi temperaturnega tipala, temveč glede na celotno izvedbo merilne zanke, zahtevano cono, način priključitve in uporabljeno opremo.
Zato nam pri povpraševanju za Ex izvedbo posredujte podatke o območju uporabe in zahtevah aplikacije. Na njihovi podlagi preverimo ustrezno izvedbo temperaturnega tipala in potrebnih priključnih elementov oziroma opreme.
Povpraševanje nam lahko pošljete preko okenca Oddaj povpraševanje. Za pripravo ustreznega temperaturnega tipala nam posredujte čim več naslednjih podatkov:
Če vseh tehničnih podatkov ne poznate, opišite način meritve in merilno mesto. Na podlagi posredovanih podatkov vam bomo pomagali določiti ustrezno izvedbo ter pripravili ponudbo oziroma predlog izvedbe v potrditev pred izdelavo.
BREZ SKRBI: ničesar ne bomo izdelali brez vaše predhodne odobritve.
Kaj je MIMS temperaturno tipalo s prostimi priključnimi konci?
TT-MIMS-010 je mineralno izolirano temperaturno tipalo s kovinskim plaščem in prostimi priključnimi konci. MIMS merilni del omogoča majhne premere, upogljivost in prilagoditev merilnemu mestu, prosti priključni konci pa omogočajo nadaljnjo vgradnjo oziroma priključitev.
Čemu je namenjen TT-MIMS-010?
TT-MIMS-010 je posebej primeren kot osnovni MIMS element za nadaljnjo izdelavo ali vgradnjo temperaturnega tipala. Uporablja se lahko pri OEM proizvodnji, vgradnji v stroje in naprave, lastne konstrukcije, merilne sklope ter pri izdelavi posebnih temperaturnih tipal.
Zakaj mora biti zaključek MIMS tipala zaščiten pred vlago?
Mineralna izolacija v MIMS delu je občutljiva na vdor vlage. Ta lahko poslabša izolacijsko upornost in posledično merilne lastnosti tipala. Zaključek TT-MIMS-010 je zato zatesnjen z zalivno maso, pri nadaljnji vgradnji pa je treba zagotoviti ustrezno zaščito zaključka in prostih priključnih koncev.
Kako globoko moram MIMS tipalo vstaviti v merjeni medij?
Kot osnovno pravilo priporočamo v tekočinah najmanj 10 × zunanji premer tipala (10 × D), v plinskih medijih pa najmanj 20 × zunanji premer tipala (20 × D). Pri zahtevnejših meritvah je treba potrebno globino določiti glede na konkretne pogoje meritve.
Kako se TT-MIMS-010 priključi?
TT-MIMS-010 ima proste priključne konce. Pri RTD izvedbah mora nadaljnja priključitev ustrezati uporabljeni 2-, 3- ali 4-žilni vezavi, pri termočlenskih izvedbah pa je treba upoštevati ustrezen tip termočlena in polariteto priključnih vodnikov.
Kakšna je razlika med TT-MIMS-010 in TT-MIMS-020?
TT-MIMS-010 ima proste priključne konce in je posebej primeren za nadaljnjo vgradnjo ali izdelavo končnega temperaturnega tipala. TT-MIMS-020 ima prehod in priključni kabel, zato predstavlja bolj zaključeno izvedbo za neposredno povezavo z merilno oziroma regulacijsko opremo.
Ali je TT-MIMS-010 na voljo tudi za Ex območja?
Možne so tudi Ex izvedbe. Ustrezno rešitev je treba določiti glede na zahtevano območje uporabe, merilno zanko, način priključitve in uporabljeno opremo.
Za MIMS temperaturna tipala se uporabljajo tudi tradicionalna poimenovanja:
TTU-OPL_010, TTU-OPL/010, TTU-OPL 010, TTUOPL 010
O310 1002, O310 1003, O310 1004, O310 1005, O310 1006, O310 1007, O310 1008, O310 2002, O310 2003, O310 2004, O310 2005, O310 2006, O310 2007, O310 2008, O310 3000, O310 3001, O310 3002, O310 3003, O310 3004, O310 3005, O310 3006, O310 3007, O310 3008, O310 4002, O310 4003, O310 4004, O310 4005, O310 4006, O310 4007, O310 4008, O310 5000, O310 5001, O310 5002, O310 6000, O310 6001, O310 6002, O310 6003, O310 7001, O310 7002, O310 7003.
Vabljeni k branju
| Teža | 0,5 kg |
|---|---|
| Uporaba | profesionalna uporaba |
| Merilno območje Min | -200 |
| Merilno območje Max | 1150 |
| Funkcionalnost | hitroodzivno, MIMS oplaščena gibljiva, visokotemperaturna |
| Senzorski tip | RTD (Pt 100 …), TC (K, J, N, S …) |
| Področje | temperatura |
| Način uporabe | testiranje |
| Standardizacija | EN IEC 60584, EN IEC 60751 |
| Industrije | ELEKTRONSKA IN ELEKTRO |
| Dobavni rok | 2-3 dni; omogočamo nujno naročilo 1 kos (24 h) |
