TT-MIMS-070 industry je MIMS temperaturno tipalo s priključno glavo tip B, namenjeno industrijskim in procesnim meritvam temperature.
MIMS (Mineral Insulated Metal Sheathed) oziroma mineralno izolirani oplaščeni merilni del omogoča majhne premere in s tem majhne potrebne potopne globine, različne dolžine ter veliko gibljivost in prilagodljivost merilnemu mestu. Upogljiva konstrukcija omogoča prilagajanje tudi zahtevnejšim merilnim mestom in zmanjšuje možnost mehanskih poškodb pri uporabi, montaži in rokovanju.
Priključna glava tip B omogoča industrijsko električno priključitev temperaturnega tipala preko priključnih sponk ali vgradnjo ustreznega merilnega pretvornika.
Temperaturna tipala serije TT-MIMS so lahko izdelana z uporovnimi temperaturnimi senzorji (RTD):
ali s termočleni (TC):
Za MIMS termočlenske kable in termočlene tipov T, J, E, K in N velja SIST EN 61515 (IEC 61515).
Merilni element, premer in dolžino tipala, material plašča ter druge konstrukcijske lastnosti izberemo glede na zahteve merilnega mesta.
Zaradi različnih možnosti izvedbe omogočajo MIMS temperaturna tipala veliko prilagodljivost konkretnemu namenu uporabe (fit for purpose) in so primerna za številne industrijske in merilne aplikacije.

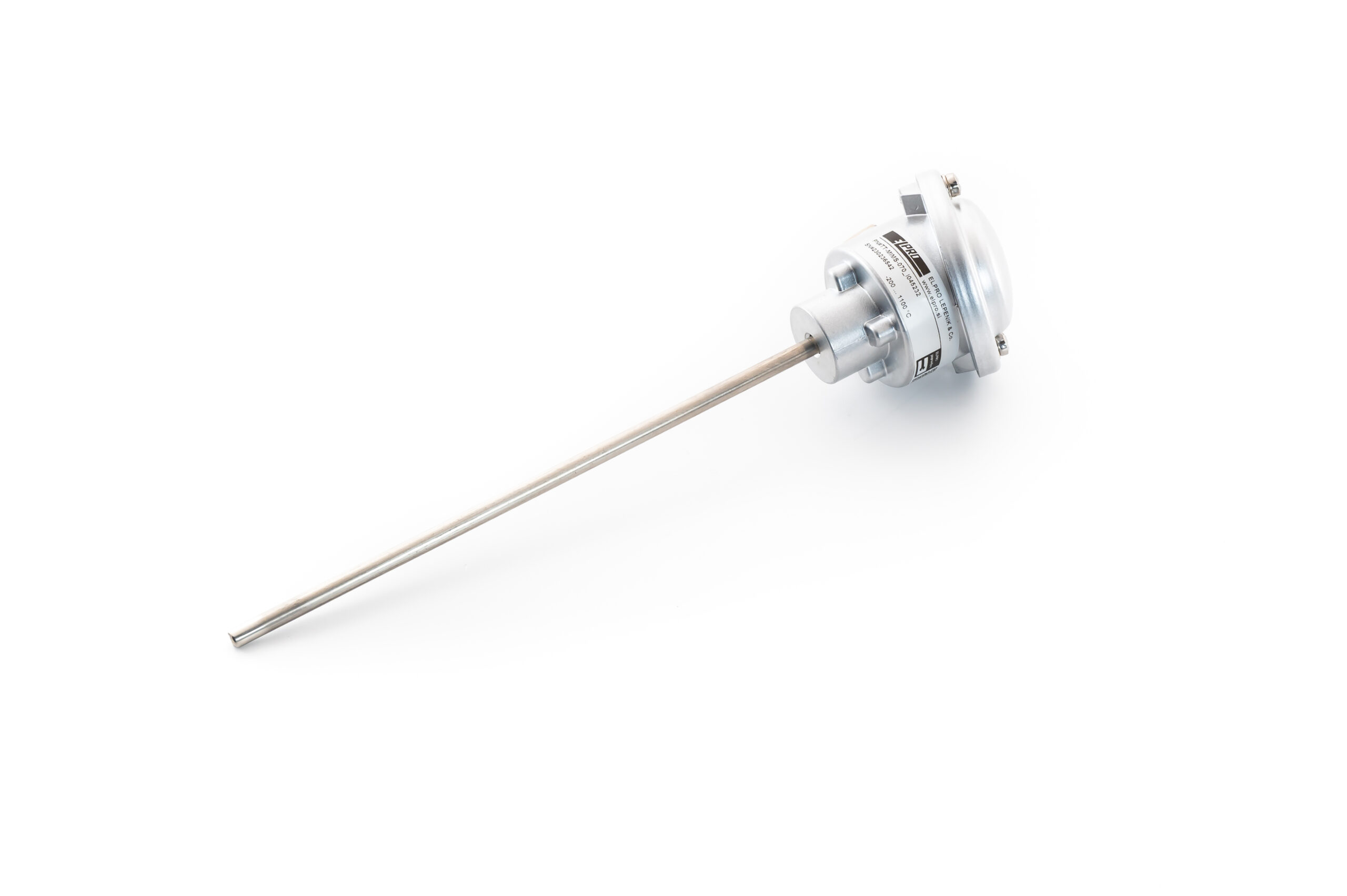

Za TT-MIMS-070 je značilna klasična industrijska priključna glava tip B, v katero je priključen MIMS merilni del. Prav priključna glava je glavna konstrukcijska razlika med TT-MIMS-070 in drugimi izvedbami serije TT-MIMS.
Priključna glava omogoča neposredno električno priključitev merilnega elementa preko priključnih sponk ali vgradnjo ustreznega merilnega pretvornika. Pri RTD izvedbah mora priključitev ustrezati uporabljeni vezavi merilnega elementa, pri termočlenskih izvedbah pa morajo biti priključni elementi in morebitni merilni pretvornik ustrezni izbranemu tipu termočlena.
Glede na zahteve aplikacije so možne tudi druge izvedbe priključne glave.
Dolžino in premer MIMS dela, material plašča, priključno glavo, način električne priključitve, procesni priključek in druge konstrukcijske lastnosti izberemo glede na merilno temperaturo, pogoje uporabe, merilno mesto ter uporabljeno merilno oziroma regulacijsko opremo.
MIMS temperaturno tipalo s priključno glavo tip B je namenjeno širokemu področju industrijskih in procesnih meritev, kjer želimo združiti prilagodljiv MIMS merilni del z industrijsko priključno glavo.
Uporablja se lahko za:
Pri izbiri izvedbe je treba poleg merilnega elementa upoštevati tudi temperaturo merilnega mesta, premer in dolžino MIMS dela, potrebno potopno globino, odzivnost, mehanske obremenitve, procesno atmosfero, način vgradnje ter temperaturno obremenitev priključne glave in morebitnega merilnega pretvornika.
Najvišja temperatura MIMS merilnega dela ni nujno tudi najvišja dovoljena temperatura celotnega temperaturnega tipala.
Dovoljeno temperaturno območje MIMS merilnega dela je odvisno predvsem od merilnega elementa, materiala plašča, premera in konstrukcije tipala. Pri TT-MIMS-070 je treba dodatno upoštevati temperaturne omejitve priključne glave, procesnega priključka, tesnilnih materialov, priključnih elementov in morebitnega vgrajenega merilnega pretvornika.
Vsak konstrukcijski del mora med uporabo ostati znotraj svojega dovoljenega temperaturnega območja.
MIMS merilni del je lahko namenjen bistveno višjim temperaturam, kot jim je lahko izpostavljena priključna glava, procesni priključek oziroma elektronika v njej. Pri izbiri tipala je zato pomembno vedeti ne samo, katero temperaturo merimo, temveč tudi, kakšnim temperaturam bodo med uporabo izpostavljeni posamezni deli tipala.
MIMS (Mineral Insulated Metal Sheathed) pomeni mineralno izolirano izvedbo s kovinskim plaščem. Pogosto se uporablja tudi izraz MI cable (Mineral Insulated Cable) oziroma mineralno izolirani kabel.
Za MIMS temperaturna tipala se uporabljajo tudi tradicionalna poimenovanja oplaščena temperaturna tipala oziroma plaščna temperaturna tipala, pri termočlenskih izvedbah pa oplaščeni termoelementi oziroma plaščni termoelementi.
Pri MIMS termočlenski izvedbi so termočlenski vodniki nameščeni v kovinskem plašču in med seboj ter od plašča električno izolirani s stisnjenim mineralnim izolacijskim materialom. SIST EN 61515 takšno konstrukcijo opredeljuje kot MIMS termočlenski kabel.
Kot mineralna izolacija se pogosto uporablja magnezijev oksid (MgO). Mineralna izolacija zagotavlja električno izolacijo med vodniki in kovinskim plaščem ter omogoča prenos toplote skozi tipalo.
Takšna konstrukcija omogoča izdelavo tankih, mehansko odpornih, temperaturno obstojnih in upogljivih temperaturnih tipal, ki jih je mogoče prilagoditi različnim oblikam in pogojem merilnega mesta.
MIMS temperaturna tipala združujejo majhne dimenzije, upogljivost, možnost hitrega temperaturnega odziva, mehansko odpornost in široko področje uporabe. Zaradi velikega števila možnih kombinacij merilnih elementov, premerov in materialov plašča jih je mogoče prilagoditi zelo različnim merilnim mestom.
Njihove dejanske lastnosti in dovoljeno temperaturno območje so odvisni predvsem od merilnega elementa, zunanjega premera, materiala plašča, konstrukcije merilnega spoja in načina priključitve.
Značilne prednosti MIMS temperaturnih tipal so:
TT-MIMS-070 je mogoče uporabiti brez procesnega priključka ali z nastavljivim kompresijskim procesnim priključkom. Nastavljivi priključek se namesti na MIMS plašč in omogoča nastavitev vgradne oziroma potopne globine tipala.
Pri izvedbi z INOX tesnilnim prstanom se priključek po zategovanju fiksno zatesni na MIMS plašč.
Kadar želimo omogočiti demontažo, prestavljanje oziroma ponovno nastavitev vgradne globine, se lahko uporabi izvedba s PTFE tesnilnim prstanom.
Pri izbiri je treba upoštevati tudi temperaturno omejitev procesnega priključka. ELPRO izvedba s PTFE tesnilnim prstanom je namenjena temperaturam do 200 °C, kratkotrajno do 250 °C. Ta omejitev velja za procesni priključek s PTFE prstanom in lahko omeji uporabo celotne izvedbe, tudi kadar MIMS merilni del omogoča bistveno višjo temperaturo.
Izvedbo procesnega priključka izberemo glede na merjeni medij, temperaturo, tlak, zahtevano tesnjenje, vgradno globino in potrebo po kasnejši demontaži oziroma prestavljanju tipala.
TT-MIMS-070 se lahko uporablja kot merilni vložek v zaščitni tulki (thermowell) ali neposredno na merilnem mestu, kadar pogoji procesa to omogočajo.
Pri tej izvedbi MIMS merilni del pri priključni glavi ni zvarjen v procesno ohišje oziroma zaščitno cev. To je pomembna konstrukcijska značilnost TT-MIMS-070 in ne pomanjkljivost izvedbe: omogoča prilagodljivo uporabo MIMS tipala in njegovo uporabo kot zamenljivega merilnega vložka.
TT-MIMS-070 sam po sebi zato ni enakovreden izvedbi, pri kateri je merilni sklop trajno zvarjen oziroma procesno zatesnjen v zaščitno cev ali priključek, kadar merilno mesto zahteva tlačno ali drugo procesno tesnjenje.
Pri uporabi kot merilni vložek zaščitna tulka ostane v procesu, temperaturno tipalo pa je mogoče odstraniti zaradi pregleda, kalibracije ali zamenjave.
Neposredna vgradnja MIMS dela je primerna tam, kjer zaščitna tulka ni potrebna in material plašča, mehanske obremenitve, temperatura, tlak, kemijska sestava medija ter drugi pogoji omogočajo takšno uporabo.
Najvišja dovoljena temperatura MIMS tipala ni določena samo s tipom termočlena. Odvisna je tudi od materiala plašča, njegovega premera, konstrukcije tipala in pogojev uporabe.
Zato dva MIMS termočlena istega tipa nimata nujno enakega najvišjega temperaturnega območja. Pri termočlenu tip K na primer izvedba s plaščem Inconel 600 in premerom 6 mm omogoča uporabo do največ 1.100 °C, izvedba z Nicrobel B pa do največ 1.150 °C. Pri manjših premerih so lahko dovoljene maksimalne temperature nižje.
Maksimalna dovoljena temperatura tudi ni nujno priporočena trajna delovna temperatura. Pri neprekinjeni uporabi in kadar je pomembna daljša življenjska doba tipala je smiselna ustrezna temperaturna rezerva.
Visoka deklarirana temperatura MIMS materiala še ne pomeni, da je MIMS tipalo najboljša izbira za vsako visokotemperaturno aplikacijo.
Pri pečeh je treba upoštevati tudi vgradno dolžino in položaj tipala, mehansko nosilnost, atmosfero v peči, kemijsko odpornost materiala plašča, temperaturno ciklanje in pričakovano življenjsko dobo. Pri dolgih horizontalnih vgradnjah lahko zaradi visoke temperature pride do deformacije oziroma povešanja tipala.
Za zahtevnejše visokotemperaturne aplikacije ELPRO preveri, ali je primernejše MIMS tipalo ali robustnejši ravni termoelement z ustrezno kovinsko oziroma keramično zaščitno cevjo.
Pozor pri biomasi in agresivnih atmosferah: temperatura ni edini kriterij za izbiro. Dimni plini, pepel, abrazivni delci in kemično agresivne snovi lahko močno skrajšajo življenjsko dobo kovinskega MIMS plašča. Za takšne aplikacije izvedbo in material zaščite določimo glede na konkretne pogoje procesa.
Za zmanjšanje vpliva odvajanja toplote po tipalu priporočamo zadostno vgradno oziroma potopno globino. Kot osnovno pravilo uporabljamo:
Premajhna globina lahko povzroči odvajanje toplote med merilnim mestom in okolico po kovinskem plašču tipala ter posledično napako meritve temperature.
Pri zahtevnejših meritvah je treba potrebno vgradno oziroma potopno globino določiti glede na konkretne pogoje merilnega mesta.
Manjši premeri MIMS dela praviloma omogočajo hitrejši temperaturni odziv, dejanski odzivni čas pa je odvisen tudi od konstrukcije merilnega mesta, merjenega medija, njegovega gibanja in načina vgradnje.
Na odzivnost vpliva tudi izvedba merilnega spoja. Razlike med odzivnimi časi so zato lahko precejšnje tudi pri tipalih enakega tipa termočlena.
Pri izbiri MIMS temperaturnega tipala zato ne iščemo samo najmanjšega premera, ampak ustrezno razmerje med odzivnostjo, mehansko odpornostjo in pogoji uporabe.
Industry je ena izmed izvedb temperaturnih tipal ELPRO LEPENIK, namenjena industrijskim in merilnim aplikacijam, pri katerih so pomembne zanesljive merilne lastnosti, stabilnost in življenjska doba tipala.
Pri MIMS temperaturnih tipalih kakovost končnega izdelka ni odvisna samo od deklariranega tipa termočlena oziroma senzorja, materiala plašča in premera, temveč tudi od kakovosti vhodnega materiala ter načina njegove obdelave in izdelave tipala.
ELPRO LEPENIK industry izvedbe izdelujemo po nadzorovanem postopku, ki je namenjen ohranjanju pomembnih lastnosti MIMS elementa, predvsem izolacijske upornosti, merilne točnosti, stabilnosti in življenjske dobe.
Mineralna izolacija je občutljiva na vdor vlage, zato so pravilno ravnanje z odprtim MIMS materialom, zapiranje in kontrola izolacijske upornosti pomemben del izdelave.
Neustrezni materiali ali izdelava se lahko pokažejo šele med uporabo kot večji drift, slabša izolacijska upornost, krajša življenjska doba ali slabša ponovljivost meritve. Zato dva MIMS temperaturna tipala z enakim nazivnim tipom termočlena, premerom in materialom plašča nimata nujno enakih dolgoročnih merilnih lastnosti.
ELPRO LEPENIK ponuja različne tipe izvedb, med drugim basic, industry in high temperature, izvedbo pa izberemo glede na dejanske zahteve merilnega mesta.
Temperaturno tipalo TT-MIMS-070 lahko naročite tudi s kalibracijo v ELPRO Laboratoriju za kalibracije, akreditiranem po SIST EN ISO/IEC 17025, oziroma s preveritvijo v izbranih temperaturnih točkah.
Kalibracijske točke izberemo glede na predvideno temperaturno območje in namen uporabe tipala. Če zahtevanih točk ali drugih zahtev kalibracije ne poznate, nam opišite uporabo in pomagali vam bomo pri njihovi določitvi.
Možnost in način izvedbe kalibracije sta odvisna od merilnega elementa, temperaturnega območja, konstrukcije tipala in obsega akreditacije ELPRO Laboratorija za kalibracije.
Temperaturna tipala ELPRO LEPENIK izdelujemo glede na zahteve uporabnika in merilnega mesta. Na spletnih straneh so predstavljene najpogostejše izvedbe, v praksi pa velik del proizvodnje predstavlja izdelava po naročilu.
Pri TT-MIMS-070 lahko glede na uporabo prilagodimo merilni element, premer in dolžino MIMS merilnega dela, material plašča, priključno glavo, način priključitve, merilni pretvornik, procesni priključek in druge konstrukcijske lastnosti.
Če vseh tehničnih podatkov ne poznate, nam opišite proces, merilno mesto in namen uporabe. Na podlagi vaših zahtev vam bomo pomagali določiti oziroma izbrati ustrezno izvedbo.
Standardni dobavni rok za običajne izvedbe je praviloma 3 delovne dni, za določene izvedbe pa je po predhodnem dogovoru možna tudi urgentna izdelava v 24 urah.
TT-MIMS-070 izdelujemo v Sloveniji. Za MIMS temperaturna tipala velja 2-letna garancija proizvajalca.
Za merjenje temperature v potencialno eksplozivnih atmosferah so možne tudi Ex izvedbe TT-MIMS-070.
Pri Ex aplikacijah se ustreznost ne določa samo na podlagi temperaturnega tipala, temveč glede na celotno izvedbo merilne zanke, zahtevano cono, način priključitve in uporabljeno opremo.
Pri izvedbi s priključno glavo je treba ustrezno izbrati tudi priključno glavo, priključne elemente, kabelsko uvodnico in morebitni merilni pretvornik.
Zato nam pri povpraševanju za Ex izvedbo posredujte podatke o območju uporabe in zahtevah aplikacije. Na njihovi podlagi preverimo ustrezno izvedbo temperaturnega tipala in potrebnih priključnih elementov oziroma opreme.
Povpraševanje nam lahko pošljete preko okenca Oddaj povpraševanje. Za pripravo ustreznega temperaturnega tipala nam posredujte čim več naslednjih podatkov:
Če vseh tehničnih podatkov ne poznate, opišite način meritve in merilno mesto. Na podlagi posredovanih podatkov vam bomo pomagali določiti ustrezno izvedbo ter pripravili ponudbo oziroma predlog izvedbe v potrditev pred izdelavo.
BREZ SKRBI: ničesar ne bomo izdelali brez vaše predhodne odobritve.
Da. TT-MIMS-070 se lahko uporablja kot merilni vložek v zaščitni tulki oziroma thermowellu. Takšna izvedba omogoča odstranitev tipala zaradi pregleda, kalibracije ali zamenjave, ne da bi bilo treba odstraniti zaščitno tulko iz procesa.
Da, kadar pogoji merilnega mesta to omogočajo. Upoštevati je treba predvsem zahteve glede procesnega tesnjenja, tlaka, temperature, mehanskih obremenitev, kemijske odpornosti materiala plašča in drugih pogojev procesa.
INOX tesnilni prstan se pri zategovanju fiksno zatesni na MIMS plašč. PTFE prstan omogoča demontažo oziroma ponovno nastavitev vgradne globine. Pri ELPRO izvedbi s PTFE prstanom je treba upoštevati temperaturno omejitev do 200 °C, kratkotrajno do 250 °C.
Lahko je, vendar maksimalna temperatura termočlena ni edini kriterij. Upoštevati je treba material in premer plašča, vgradno dolžino in položaj tipala, mehanske obremenitve, atmosfero v peči, kemijsko odpornost ter pričakovano življenjsko dobo. Pri zahtevnejših visokotemperaturnih aplikacijah je lahko primernejši robustnejši ravni termoelement z ustrezno kovinsko ali keramično zaščitno cevjo.
Pri biomasi in drugih kemijsko zahtevnih zgorevalnih procesih je potrebna posebna presoja. Dimni plini, pepel, abrazivni delci in kemično agresivne snovi lahko močno skrajšajo življenjsko dobo kovinskega MIMS plašča. Glede na pogoje procesa je lahko primernejša izvedba z namensko zaščitno cevjo.
Možne so tudi Ex izvedbe. Ustrezno rešitev je treba določiti glede na zahtevano območje uporabe, merilno zanko, priključno glavo, način priključitve in uporabljeno opremo.
Za MIMS temperaturna tipala se uporabljajo tudi tradicionalna poimenovanja:
O360 1002, O360 1003, O360 1004, O360 1005, O360 1006, O360 1007, O360 1008, O360 2002, O360 2003, O360 2004, O360 2005, O360 2006, O360 2007, O360 2008, O360 3000, O360 3001, O360 3002, O360 3003, O360 3004, O360 3005, O360 3006, O360 3007, O360 3008, O360 4002, O360 4003, O360 4004, O360 4005, O360 4006, O360 4007, O360 4008, O360 5000, O360 5001, O360 5002, O360 5003, O360 6000, O360 6001, O360 6002, O360 6003, O360 7001, O360 7002, O360 7003.
| Teža | 1,0 kg |
|---|---|
| Uporaba | profesionalna uporaba |
| Merilno območje Min | -200 |
| Merilno območje Max | 1150 |
| Design | z glavo |
| Komunikacija/prikaz | opcijsko pretvornik vgrajen, opcijsko pretvornik/prikazovalnik |
| Funkcionalnost | hitroodzivno, MIMS oplaščena gibljiva, visokotemperaturna |
| Senzorski tip | RTD (Pt 100 …), TC (K, J, N, S …) |
| Področje | temperatura |
| Način uporabe | kalibracija, monitoring, regulacija|avtomatizacija, testiranje, težki pogoji, TUS/SAT |
| Standardizacija | EN IEC 60584, EN IEC 60751 |
| Industrije | SPLOŠNA UPORABA, AVTOMOBILSKA in LETALSKA, KOVINSKA, STROJEGRADNJA, KEMIČNA, ELEKTRO – ENERGETIKA, ELEKTRONSKA IN ELEKTRO, PLASTIČARSKA IN GUMARSKA, INŽENIRING IN GRADBENIŠTVO, TEHNIČNO PREISKUŠANJE, LESNA, RAZISKVALNO RAZVOJNA DEJAVNOST, DRUGE INDUSTRIJE |
| Dobavni rok | 2-3 dni; omogočamo nujno naročilo 1 kos (24 h) |
