TT-MIMS-060 je MIMS temperaturno tipalo z ročajem oziroma mineralno izolirano oplaščeno temperaturno tipalo, namenjeno predvsem prenosnim in ročnim meritvam temperature.
MIMS (Mineral Insulated Metal Sheathed) merilni del omogoča majhne premere in s tem majhne potrebne potopne globine, različne dolžine ter veliko gibljivost in prilagodljivost merilnemu mestu. Upogljiva oplaščena konstrukcija omogoča prilagajanje tudi težje dostopnim ali prostorsko omejenim merilnim mestom, hkrati pa zmanjšuje možnost mehanskih poškodb tipala pri uporabi in rokovanju. Ročaj omogoča praktično uporabo pri ročnih meritvah, preko priključnega kabla pa je tipalo mogoče povezati s prenosnim merilnim instrumentom oziroma drugo ustrezno merilno opremo.
Temperaturna tipala serije TT-MIMS so lahko izdelana z uporovnimi temperaturnimi senzorji (RTD):
ali s termočleni (TC):
Za MIMS termočlenske kable in termočlene velja standard SIST EN 61515 (IEC 61515).
Serija TT-MIMS tako združuje uporovne (RTD) in termočlenske (TC) izvedbe. Merilni element, premer in dolžino tipala ter druge konstrukcijske lastnosti izberemo glede na zahteve merilnega mesta.
Zaradi različnih možnosti izvedbe omogočajo MIMS temperaturna tipala veliko prilagodljivost konkretnemu namenu uporabe (fit for purpose) in so primerna za številne industrijske in merilne aplikacije.

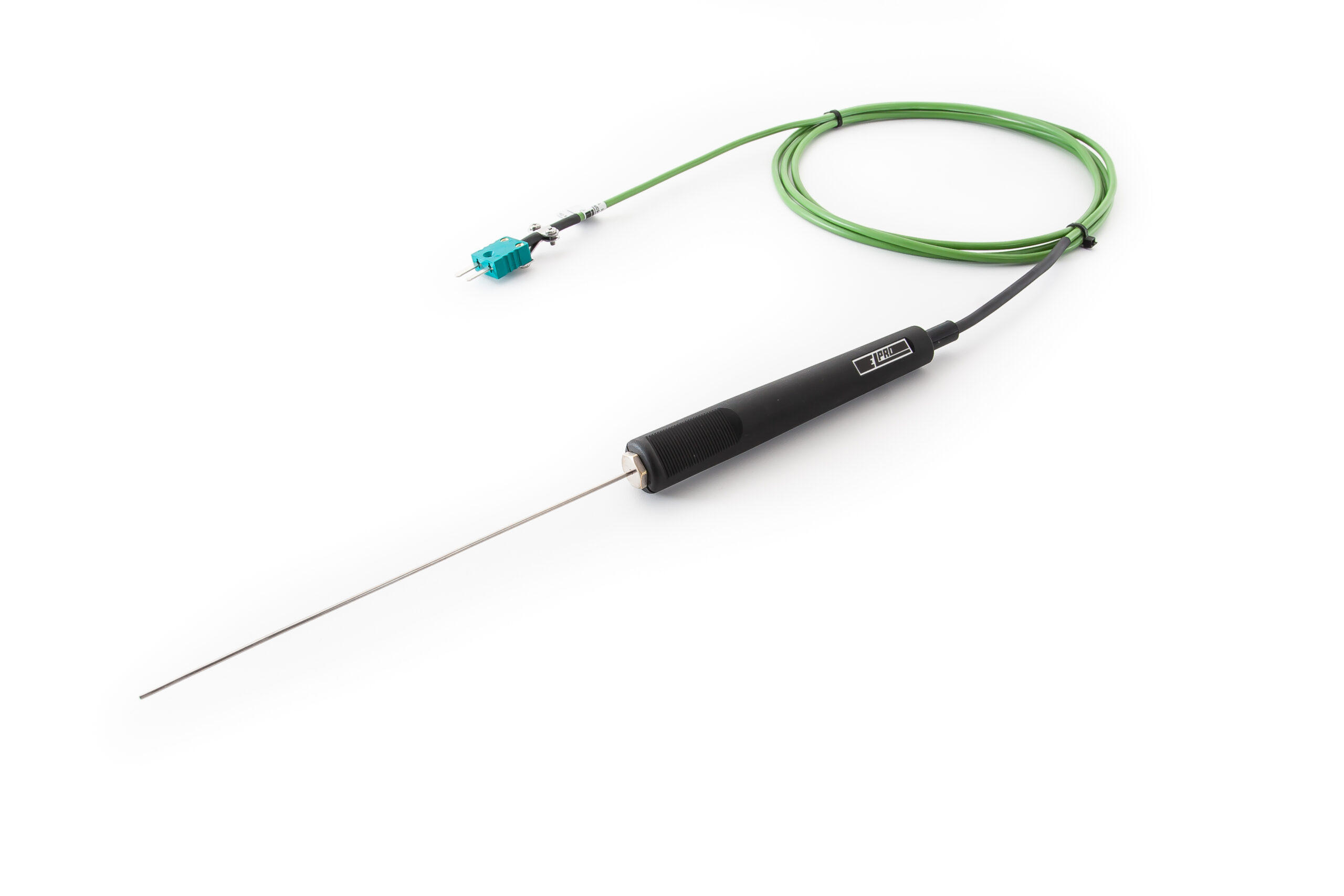

Za izvedbo TT-MIMS-060 je značilen ročaj, ki omogoča praktično držanje in vodenje tipala pri prenosnih oziroma ročnih meritvah temperature.
MIMS merilni del je povezan z ročajem, iz ročaja pa je speljan priključni kabel. Dolžino in premer MIMS dela, material plašča, izvedbo ročaja, priključni kabel in način zaključka izberemo glede na merilno temperaturo, pogoje uporabe, merilno mesto in uporabljeno merilno opremo.
TT-MIMS-060 je posebej primeren za meritve, pri katerih uporabnik temperaturno tipalo ročno vstavi, prisloni ali namesti na merilno mesto ter ga po opravljeni meritvi odstrani.
Uporablja se lahko za:
Pri prenosnih meritvah na rezultat ne vpliva samo merilni element. Pomembni so tudi premer in dolžina MIMS dela, globina vstavitve, odzivnost tipala, lastnosti merjenega medija, način izvedbe meritve in čas, potreben za stabilizacijo prikazane temperature.
Zato TT-MIMS-060 izberemo glede na dejanski način uporabe in merilno mesto.
Najvišja temperatura MIMS merilnega dela ni nujno tudi najvišja dovoljena temperatura celotnega temperaturnega tipala.
Dovoljeno temperaturno območje MIMS merilnega dela je odvisno predvsem od merilnega elementa, materiala plašča, premera in konstrukcije tipala. Pri TT-MIMS-060 je treba dodatno upoštevati temperaturne omejitve ročaja, priključnega kabla in priključnega konektorja.
Vsak konstrukcijski del mora med uporabo ostati znotraj svojega dovoljenega temperaturnega območja.
Za standardne izvedbe ročajev TT-MIMS-060 veljajo naslednje najvišje temperature:
| Izvedba ročaja | Najvišja dovoljena temperatura ročaja |
| PVC | 80 °C |
| PTFE | 250 °C |
| INOX | 400 °C |
Pomembno: navedene temperature veljajo za ročaj in ne določajo najvišje merilne temperature MIMS dela tipala. MIMS merilni del lahko glede na merilni element, material plašča, premer in konstrukcijo omogoča uporabo pri bistveno višjih temperaturah.
Pri izbiri tipala je zato pomembno vedeti ne samo, katero temperaturo merimo, temveč tudi, kakšni temperaturi bodo med meritvijo izpostavljeni ročaj, priključni kabel in konektor.
MIMS (Mineral Insulated Metal Sheathed) pomeni mineralno izolirano izvedbo s kovinskim plaščem. Pogosto se uporablja tudi izraz MI cable (Mineral Insulated Cable) oziroma mineralno izolirani kabel.
Za MIMS temperaturna tipala se uporabljajo tudi tradicionalna poimenovanja oplaščena temperaturna tipala oziroma plaščna temperaturna tipala, pri termočlenskih izvedbah pa oplaščeni termoelementi oziroma plaščni termoelementi.
Pri MIMS termočlenski izvedbi so termočlenski vodniki nameščeni v kovinskem plašču in med seboj ter od plašča električno izolirani s stisnjenim mineralnim izolacijskim materialom. SIST EN 61515 takšno konstrukcijo opredeljuje kot MIMS termočlenski kabel.
Kot mineralna izolacija se pogosto uporablja magnezijev oksid (MgO). Mineralna izolacija zagotavlja električno izolacijo med vodniki in kovinskim plaščem ter omogoča prenos toplote skozi tipalo.
Takšna konstrukcija omogoča izdelavo tankih, mehansko odpornih, temperaturno obstojnih in upogljivih temperaturnih tipal, ki jih je mogoče prilagoditi različnim oblikam in pogojem merilnega mesta.
MIMS temperaturna tipala združujejo majhne dimenzije, upogljivost, možnost hitrega temperaturnega odziva, mehansko odpornost in široko področje uporabe. Zaradi velikega števila možnih kombinacij merilnih elementov, premerov in materialov plašča jih je mogoče prilagoditi zelo različnim merilnim mestom.
Njihove dejanske lastnosti in dovoljeno temperaturno območje so odvisni predvsem od merilnega elementa, zunanjega premera, materiala plašča, konstrukcije merilnega spoja in načina priključitve.
Značilne prednosti MIMS temperaturnih tipal so:
TT-MIMS-060 je izvedba MIMS temperaturnega tipala z ročajem in priključnim kablom, namenjena predvsem prenosnim meritvam temperature.
Glede na uporabo lahko prilagodimo:
Pri prenosnih meritvah je izbira premera pomembna predvsem zaradi razmerja med odzivnostjo in mehansko robustnostjo tipala. Tanjši MIMS deli praviloma omogočajo hitrejši temperaturni odziv, večji premeri pa so lahko primernejši tam, kjer je tipalo med uporabo bolj mehansko obremenjeno.
TT-MIMS-060 se lahko glede na zahteve uporabnika zaključi na različne načine. Najpogostejši izvedbi sta prosti konec priključnega kabla ali ustrezen priključni konektor.
Pri izbiri konektorja je pomembno, da ta ustreza izbranemu merilnemu elementu in načinu priključitve:
Po potrebi lahko ELPRO LEPENIK izdela tudi prilagojene priključne in adapterske elemente, kadar je treba temperaturno tipalo povezati z določenim merilnim instrumentom ali obstoječim priključnim sistemom.
Pri izbiri izvedbe MIMS temperaturnega tipala z ročajem je treba upoštevati predvsem:
Za zmanjšanje vpliva odvajanja toplote po tipalu priporočamo zadostno vgradno oziroma potopno globino. Kot osnovno pravilo uporabljamo:
Premajhna globina lahko povzroči odvajanje toplote med merilnim mestom in okolico po kovinskem plašču tipala ter posledično napako meritve temperature.
Pri ročnih meritvah je to še posebej pomembno, saj lahko uporabnik globino tipala med posameznimi meritvami spreminja. Za primerljive rezultate je zato smiselno uporabljati primerljiv način, globino in čas meritve.
Pri prenosnih meritvah pogosto želimo rezultat dobiti čim hitreje. Manjši premeri MIMS dela praviloma omogočajo hitrejši temperaturni odziv, dejanski odzivni čas pa je odvisen tudi od konstrukcije merilnega mesta, medija, njegovega gibanja in načina izvedbe meritve.
Na odzivnost vpliva tudi izvedba merilnega spoja. Razlike med odzivnimi časi so zato lahko precejšnje tudi pri tipalih enakega tipa termočlena.
Pri izbiri prenosnega tipala zato ne iščemo samo najmanjšega premera, ampak ustrezno razmerje med odzivnostjo, mehansko odpornostjo in pogoji uporabe.
Industry je ena izmed izvedb temperaturnih tipal ELPRO LEPENIK, namenjena industrijskim in merilnim aplikacijam, pri katerih so pomembne zanesljive merilne lastnosti, stabilnost in življenjska doba tipala.
Pri MIMS temperaturnih tipalih kakovost končnega izdelka ni odvisna samo od deklariranega tipa termočlena oziroma senzorja, materiala plašča in premera, temveč tudi od kakovosti vhodnega materiala ter načina njegove obdelave in izdelave tipala.
ELPRO LEPENIK industry izvedbe izdelujemo po nadzorovanem postopku, ki je namenjen ohranjanju pomembnih lastnosti MIMS elementa, predvsem izolacijske upornosti, merilne točnosti, stabilnosti in življenjske dobe.
Mineralna izolacija je občutljiva na vdor vlage, zato so pravilno ravnanje z odprtim MIMS materialom, zapiranje in kontrola izolacijske upornosti pomemben del izdelave.
Neustrezni materiali ali izdelava se lahko pokažejo šele med uporabo kot večji drift, slabša izolacijska upornost, krajša življenjska doba ali slabša ponovljivost meritve. Zato dva MIMS temperaturna tipala z enakim nazivnim tipom termočlena, premerom in materialom plašča nimata nujno enakih dolgoročnih merilnih lastnosti.
ELPRO LEPENIK ponuja različne tipe izvedb, med drugim basic, industry in high temperature, izvedbo pa izberemo glede na dejanske zahteve merilnega mesta.
Temperaturno tipalo TT-MIMS-060 lahko naročite tudi s kalibracijo v ELPRO Laboratoriju za kalibracije, akreditiranem po SIST EN ISO/IEC 17025, oziroma s preveritvijo v izbranih temperaturnih točkah.
Pri prenosnih tipalih je kalibracija še posebej uporabna, kadar se tipalo uporablja za kontrolne, primerjalne, preskusne ali druge meritve, pri katerih mora uporabnik poznati merilne lastnosti konkretnega tipala.
Kalibracijske točke izberemo glede na predvideno temperaturno območje in namen uporabe tipala. Če zahtevanih točk ali drugih zahtev kalibracije ne poznate, nam opišite uporabo in pomagali vam bomo pri njihovi določitvi.
Možnost in način izvedbe kalibracije sta odvisna od merilnega elementa, temperaturnega območja, konstrukcije tipala in obsega akreditacije ELPRO Laboratorija za kalibracije.
Temperaturna tipala ELPRO LEPENIK izdelujemo glede na zahteve uporabnika in merilnega mesta. Na spletnih straneh so predstavljene najpogostejše izvedbe, v praksi pa velik del proizvodnje predstavlja izdelava po naročilu.
Pri TT-MIMS-060 lahko glede na uporabo prilagodimo merilni element, premer in dolžino MIMS merilnega dela, material plašča, izvedbo ročaja, priključni kabel, dolžino kabla, konektor in druge konstrukcijske lastnosti.
Če vseh tehničnih podatkov ne poznate, nam opišite proces, merilno mesto in namen uporabe. Na podlagi vaših zahtev vam bomo pomagali določiti oziroma izbrati ustrezno izvedbo.
Standardni dobavni rok za običajne izvedbe je praviloma 3 delovne dni, za določene izvedbe pa je po predhodnem dogovoru možna tudi urgentna izdelava v 24 urah.
TT-MIMS-060 izdelujemo v Sloveniji. Za MIMS temperaturna tipala velja 2-letna garancija proizvajalca.
Povpraševanje nam lahko pošljete preko okenca Oddaj povpraševanje. Za pripravo ustreznega temperaturnega tipala nam posredujte čim več naslednjih podatkov:
Če vseh tehničnih podatkov ne poznate, opišite način meritve in merilno mesto. Na podlagi posredovanih podatkov vam bomo pomagali določiti ustrezno izvedbo ter pripravili ponudbo oziroma predlog izvedbe v potrditev pred izdelavo.
BREZ SKRBI: ničesar ne bomo izdelali brez vaše predhodne odobritve.
Kaj je MIMS temperaturno tipalo z ročajem?
Gre za mineralno izolirano temperaturno tipalo s kovinskim plaščem, ki je opremljeno z ročajem za praktično uporabo pri prenosnih oziroma ročnih meritvah temperature.
Kateri ročaj naj izberem?
Izbira je odvisna predvsem od temperature, ki ji bo med meritvijo izpostavljen ročaj, ter pogojev uporabe. Standardne izvedbe TT-MIMS-060 vključujejo PVC ročaj do 80 °C, PTFE ročaj do 250 °C in INOX ročaj do 400 °C.
Ali lahko z ročnim MIMS tipalom merim višjo temperaturo od dovoljene temperature ročaja?
Da, če konstrukcija MIMS merilnega dela to omogoča in ročaj med meritvijo ostane znotraj svojega dovoljenega temperaturnega območja. Merilna temperatura in temperatura, ki ji je izpostavljen ročaj, zato nista nujno enaki.
Kateri premer MIMS tipala je najprimernejši za prenosne meritve?
Odvisno od aplikacije. Manjši premeri praviloma omogočajo hitrejši temperaturni odziv in zahtevajo manjšo potopno globino, pri večjih mehanskih obremenitvah pa je lahko primernejša robustnejša izvedba večjega premera.
Kako globoko moram MIMS tipalo vstaviti v merjeni medij?
Kot osnovno pravilo priporočamo v tekočinah najmanj 10 × zunanji premer tipala (10 × D), v plinskih medijih pa najmanj 20 × zunanji premer tipala (20 × D). Pri zahtevnejših meritvah je treba potrebno globino določiti glede na konkretne pogoje meritve.
Kako se TT-MIMS-060 priključi na merilni instrument?
Tipalo se lahko zaključi s prostim koncem priključnega kabla ali z ustreznim konektorjem. Pri RTD izvedbah mora priključitev ustrezati 2-, 3- ali 4-žilni vezavi, pri termočlenih pa izbranemu tipu termočlena.
Ali je mogoče izdelati priključek za določen merilni instrument?
Da. Poleg standardnih zaključkov lahko ELPRO LEPENIK izdela tudi prilagojene priključne oziroma adapterske elemente za povezavo temperaturnega tipala z določenim merilnim instrumentom ali obstoječim priključnim sistemom.
Za MIMS temperaturna tipala se uporabljajo tudi tradicionalna poimenovanja:
O350 1002, O350 1003, O350 1004, O350 1005, O350 1006, O350 1007, O350 2002, O350 2003, O350 2004, O350 2005, O350 2006, O350 2007, O350 3000, O350 3001, O350 3002, O350 3003, O350 3004, O350 3005, O350 3006, O350 3007, O350 4002, O350 4003, O350 4004, O350 4005, O350 4006, O350 4007, O350 5000, O350 5001, O350 5002, O350 6000, O350 6001, O350 6002, O350 7001, O350 7002.
Vabljeni k branju
| Teža | 0,5 kg |
|---|---|
| Uporaba | profesionalna uporaba |
| Merilno območje Min | -200 |
| Merilno območje Max | 1100 |
| Komunikacija/prikaz | opcijsko pretvornik/prikazovalnik |
| Funkcionalnost | hitroodzivno, MIMS oplaščena gibljiva, visokotemperaturna |
| Senzorski tip | RTD (Pt 100 …), TC (K, J, N, S …) |
| Področje | temperatura |
| Način uporabe | kalibracija, monitoring, prenosno, regulacija|avtomatizacija, testiranje, težki pogoji, TUS/SAT |
| Standardizacija | EN IEC 60584, EN IEC 60751, EN IEC 61515 |
| Industrije | SPLOŠNA UPORABA, AVTOMOBILSKA in LETALSKA, KOVINSKA, STROJEGRADNJA, KEMIČNA, ELEKTRO – ENERGETIKA, ELEKTRONSKA IN ELEKTRO, MEDICINA IN ZDRAVSTVENI SEKTOR, TEHNIČNO PREISKUŠANJE, LESNA, RAZISKVALNO RAZVOJNA DEJAVNOST, DRUGE INDUSTRIJE |
| Dobavni rok | 2-3 dni; omogočamo nujno naročilo 1 kos (24 h) |
