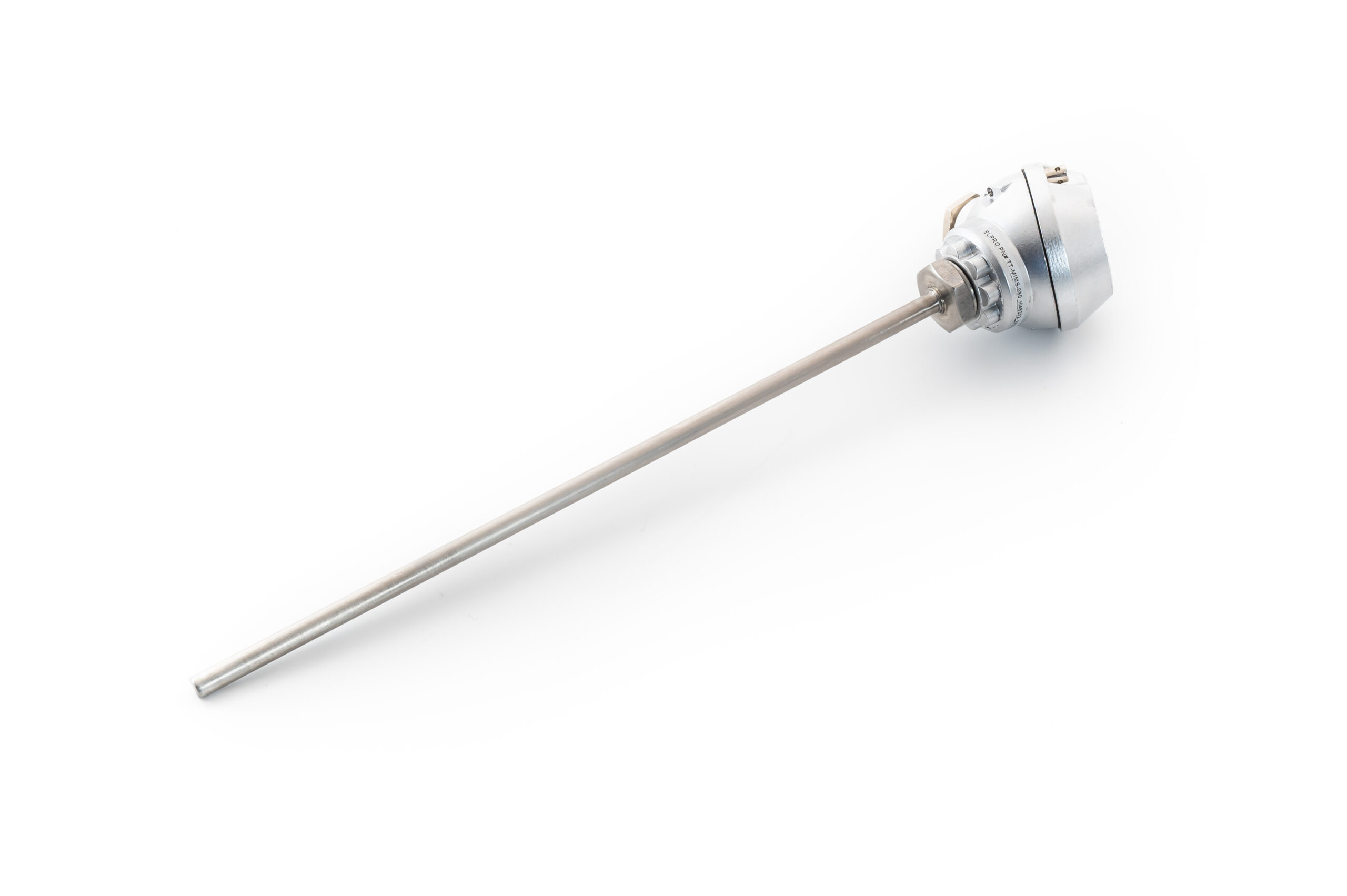

TT-MIMS-080 industry je MIMS temperaturno tipalo s priključno glavo tip J, namenjeno industrijskim in procesnim meritvam temperature na merilnih mestih, kjer je prostor za vgradnjo priključne glave omejen.
MIMS (Mineral Insulated Metal Sheathed) oziroma mineralno izolirani oplaščeni merilni del omogoča majhne premere in s tem majhne potrebne potopne globine, različne dolžine ter veliko gibljivost in prilagodljivost merilnemu mestu. Upogljiva konstrukcija omogoča prilagajanje tudi zahtevnejšim merilnim mestom in zmanjšuje možnost mehanskih poškodb pri uporabi, montaži in rokovanju.
Kompaktna priključna glava tip J zavzame manj prostora kot klasična industrijska priključna glava tip B. Zaradi tega je TT-MIMS-080 primeren predvsem za aplikacije, kjer so zunanje dimenzije temperaturnega tipala pomemben kriterij izbire.
Temperaturna tipala serije TT-MIMS so lahko izdelana z uporovnimi temperaturnimi senzorji (RTD):
ali s termočleni (TC):
Za MIMS termočlenske kable in termočlene tipov T, J, E, K in N velja SIST EN 61515 (IEC 61515).
Merilni element, premer in dolžino tipala, material plašča ter druge konstrukcijske lastnosti izberemo glede na zahteve merilnega mesta.
Zaradi različnih možnosti izvedbe omogočajo MIMS temperaturna tipala veliko prilagodljivost konkretnemu namenu uporabe (fit for purpose) in so primerna za številne industrijske in merilne aplikacije.
Za TT-MIMS-080 je značilna kompaktna priključna glava tip J, v katero je priključen MIMS merilni del. Prav manjša priključna glava je glavna konstrukcijska razlika med TT-MIMS-080 in drugimi izvedbami serije TT-MIMS.
Glavna prednost izvedbe je manjši prostor, ki ga potrebuje priključna glava. Zato je TT-MIMS-080 posebej primeren za merilna mesta, kjer za klasično priključno glavo tip B ni dovolj prostora.
Manjše dimenzije pomenijo tudi manj prostora za električno priključitev. Priključevanje je zato zahtevnejše, pri izbiri pa je treba upoštevati tudi premer in izvedbo priključnega kabla ter prostor, potreben za njegovo uvedbo in priključitev.
Če prostorske omejitve niso pomembne oziroma aplikacija zahteva več prostora za priključevanje, debelejše priključne kable ali zahtevnejšo električno opremo, je praviloma primernejša izvedba TT-MIMS-070 s priključno glavo tip B.
MIMS temperaturno tipalo s priključno glavo tip J je namenjeno predvsem industrijskim in procesnim meritvam, kjer potrebujemo MIMS merilni del, vendar imamo za priključno glavo omejen prostor.
Uporablja se lahko za:
TT-MIMS-080 priporočamo predvsem tam, kjer je kompaktna konstrukcija pomembnejša od večjega prostora za električno priključitev.
TT-MIMS-080 priporočamo za meritve v območju −200 … +600 °C, odvisno od izbranega merilnega elementa, materiala plašča in drugih konstrukcijskih lastnosti.
Navedeno območje predstavlja področje možnih izvedb TT-MIMS-080 in ne pomeni, da posamezen merilni element oziroma ena izvedba pokriva celotno območje od −200 do +600 °C.
MIMS merilni elementi lahko glede na tip termočlena, material plašča, premer in konstrukcijo omogočajo tudi višje temperature. Pri TT-MIMS-080 pa namenoma upoštevamo celotno konstrukcijo in njen osnovni namen – kompaktno izvedbo z majhno priključno glavo.
Pri višjih temperaturah postanejo pomembnejši temperaturna ločitev priključne glave od vročega merilnega mesta, način priključevanja in izvedba priključnega kabla. Za takšne aplikacije je zato praviloma primernejši TT-MIMS-070 s priključno glavo tip B ali druga ustrezna konstrukcija temperaturnega tipala.
Temperatura merjenega MIMS dela ni enaka dovoljeni temperaturi priključne glave. Priključna glava, priključni elementi, kabel in drugi sestavni deli morajo med uporabo ostati znotraj svojih dovoljenih temperaturnih območij.
MIMS (Mineral Insulated Metal Sheathed) pomeni mineralno izolirano izvedbo s kovinskim plaščem. Pogosto se uporablja tudi izraz MI cable (Mineral Insulated Cable) oziroma mineralno izolirani kabel.
Za MIMS temperaturna tipala se uporabljajo tudi tradicionalna poimenovanja oplaščena temperaturna tipala oziroma plaščna temperaturna tipala, pri termočlenskih izvedbah pa oplaščeni termoelementi oziroma plaščni termoelementi.
Pri MIMS termočlenski izvedbi so termočlenski vodniki nameščeni v kovinskem plašču in med seboj ter od plašča električno izolirani s stisnjenim mineralnim izolacijskim materialom. SIST EN 61515 takšno konstrukcijo opredeljuje kot MIMS termočlenski kabel.
Kot mineralna izolacija se pogosto uporablja magnezijev oksid (MgO). Mineralna izolacija zagotavlja električno izolacijo med vodniki in kovinskim plaščem ter omogoča prenos toplote skozi tipalo.
Takšna konstrukcija omogoča izdelavo tankih, mehansko odpornih, temperaturno obstojnih in upogljivih temperaturnih tipal, ki jih je mogoče prilagoditi različnim oblikam in pogojem merilnega mesta.
MIMS temperaturna tipala združujejo majhne dimenzije, upogljivost, možnost hitrega temperaturnega odziva, mehansko odpornost in široko področje uporabe. Zaradi velikega števila možnih kombinacij merilnih elementov, premerov in materialov plašča jih je mogoče prilagoditi zelo različnim merilnim mestom.
Njihove dejanske lastnosti in dovoljeno temperaturno območje so odvisni predvsem od merilnega elementa, zunanjega premera, materiala plašča, konstrukcije merilnega spoja in načina priključitve.
Značilne prednosti MIMS temperaturnih tipal so:
TT-MIMS-080 je mogoče uporabiti brez procesnega priključka ali z nastavljivim kompresijskim procesnim priključkom. Nastavljivi priključek se namesti na MIMS plašč in omogoča nastavitev vgradne oziroma potopne globine tipala.
Pri izvedbi z INOX tesnilnim prstanom se priključek po zategovanju fiksno zatesni na MIMS plašč.
Kadar želimo omogočiti demontažo, prestavljanje oziroma ponovno nastavitev vgradne globine, se lahko uporabi izvedba s PTFE tesnilnim prstanom.
Pri izbiri je treba upoštevati tudi temperaturno omejitev procesnega priključka. ELPRO izvedba s PTFE tesnilnim prstanom je namenjena temperaturam do 200 °C, kratkotrajno do 250 °C. Ta omejitev velja za procesni priključek s PTFE prstanom in lahko omeji uporabo celotne izvedbe, tudi kadar MIMS merilni del omogoča višjo temperaturo.
Izvedbo procesnega priključka izberemo glede na merjeni medij, temperaturo, tlak, zahtevano tesnjenje, vgradno globino in potrebo po kasnejši demontaži oziroma prestavljanju tipala.
TT-MIMS-080 se lahko uporablja kot merilni vložek v zaščitni tulki (thermowell) ali neposredno na merilnem mestu, kadar pogoji procesa to omogočajo.
Pri tej izvedbi MIMS merilni del pri priključni glavi ni zvarjen v procesno ohišje oziroma zaščitno cev. To omogoča prilagodljivo uporabo MIMS tipala in njegovo uporabo kot zamenljivega merilnega vložka.
TT-MIMS-080 sam po sebi zato ni enakovreden izvedbi, pri kateri je merilni sklop trajno zvarjen oziroma procesno zatesnjen v zaščitno cev ali priključek, kadar merilno mesto zahteva tlačno ali drugo procesno tesnjenje.
Pri uporabi kot merilni vložek zaščitna tulka ostane v procesu, temperaturno tipalo pa je mogoče odstraniti zaradi pregleda, kalibracije ali zamenjave.
Neposredna vgradnja MIMS dela je primerna tam, kjer zaščitna tulka ni potrebna in material plašča, mehanske obremenitve, temperatura, tlak, kemijska sestava medija ter drugi pogoji omogočajo takšno uporabo.
Za zmanjšanje vpliva odvajanja toplote po tipalu priporočamo zadostno vgradno oziroma potopno globino. Kot osnovno pravilo uporabljamo:
Premajhna globina lahko povzroči odvajanje toplote med merilnim mestom in okolico po kovinskem plašču tipala ter posledično napako meritve temperature.
Pri zahtevnejših meritvah je treba potrebno vgradno oziroma potopno globino določiti glede na konkretne pogoje merilnega mesta.
Manjši premeri MIMS dela praviloma omogočajo hitrejši temperaturni odziv, dejanski odzivni čas pa je odvisen tudi od konstrukcije merilnega mesta, merjenega medija, njegovega gibanja in načina vgradnje.
Na odzivnost vpliva tudi izvedba merilnega spoja. Razlike med odzivnimi časi so zato lahko precejšnje tudi pri tipalih enakega tipa termočlena.
Pri izbiri MIMS temperaturnega tipala zato ne iščemo samo najmanjšega premera, ampak ustrezno razmerje med odzivnostjo, mehansko odpornostjo in pogoji uporabe.
Industry je ena izmed izvedb temperaturnih tipal ELPRO LEPENIK, namenjena industrijskim in merilnim aplikacijam, pri katerih so pomembne zanesljive merilne lastnosti, stabilnost in življenjska doba tipala.
Pri MIMS temperaturnih tipalih kakovost končnega izdelka ni odvisna samo od deklariranega tipa termočlena oziroma senzorja, materiala plašča in premera, temveč tudi od kakovosti vhodnega materiala ter načina njegove obdelave in izdelave tipala.
ELPRO LEPENIK industry izvedbe izdelujemo po nadzorovanem postopku, ki je namenjen ohranjanju pomembnih lastnosti MIMS elementa, predvsem izolacijske upornosti, merilne točnosti, stabilnosti in življenjske dobe.
Mineralna izolacija je občutljiva na vdor vlage, zato so pravilno ravnanje z odprtim MIMS materialom, zapiranje in kontrola izolacijske upornosti pomemben del izdelave.
Neustrezni materiali ali izdelava se lahko pokažejo šele med uporabo kot večji drift, slabša izolacijska upornost, krajša življenjska doba ali slabša ponovljivost meritve. Zato dva MIMS temperaturna tipala z enakim nazivnim tipom termočlena, premerom in materialom plašča nimata nujno enakih dolgoročnih merilnih lastnosti.
ELPRO LEPENIK ponuja različne tipe izvedb, med drugim basic, industry in high temperature, izvedbo pa izberemo glede na dejanske zahteve merilnega mesta.
Temperaturno tipalo TT-MIMS-080 lahko naročite tudi s kalibracijo v ELPRO Laboratoriju za kalibracije, akreditiranem po SIST EN ISO/IEC 17025, oziroma s preveritvijo v izbranih temperaturnih točkah.
Kalibracijske točke izberemo glede na predvideno temperaturno območje in namen uporabe tipala. Če zahtevanih točk ali drugih zahtev kalibracije ne poznate, nam opišite uporabo in pomagali vam bomo pri njihovi določitvi.
Možnost in način izvedbe kalibracije sta odvisna od merilnega elementa, temperaturnega območja, konstrukcije tipala in obsega akreditacije ELPRO Laboratorija za kalibracije.
Temperaturna tipala ELPRO LEPENIK izdelujemo glede na zahteve uporabnika in merilnega mesta. Na spletnih straneh so predstavljene najpogostejše izvedbe, v praksi pa velik del proizvodnje predstavlja izdelava po naročilu.
Pri TT-MIMS-080 lahko glede na uporabo prilagodimo merilni element, premer in dolžino MIMS merilnega dela, material plašča, način priključitve, procesni priključek in druge konstrukcijske lastnosti.
Če vseh tehničnih podatkov ne poznate, nam opišite proces, merilno mesto in namen uporabe. Na podlagi vaših zahtev vam bomo pomagali določiti oziroma izbrati ustrezno izvedbo.
Standardni dobavni rok za običajne izvedbe je praviloma 3 delovne dni, za določene izvedbe pa je po predhodnem dogovoru možna tudi urgentna izdelava v 24 urah.
TT-MIMS-080 izdelujemo v Sloveniji. Za MIMS temperaturna tipala velja 2-letna garancija proizvajalca.
Pri povpraševanju za MIMS temperaturno tipalo s priključno glavo tip J nam posredujte čim več podatkov o merilnem mestu in želeni izvedbi:
Če vseh tehničnih podatkov ne poznate, opišite način meritve in merilno mesto. Na podlagi posredovanih podatkov vam bomo pomagali določiti ustrezno izvedbo ter pripravili ponudbo oziroma predlog izvedbe v potrditev pred izdelavo.
BREZ SKRBI: ničesar ne bomo izdelali brez vaše predhodne odobritve.
Kdaj izbrati TT-MIMS-080 namesto TT-MIMS-070?
TT-MIMS-080 je namenjen predvsem merilnim mestom, kjer je prostor za priključno glavo omejen. Kompaktna glava tip J zavzame manj prostora kot glava tip B pri TT-MIMS-070. Če prostora ni malo oziroma potrebujemo več prostora za električno priključitev, je praviloma primernejši TT-MIMS-070.
Kakšna je slabost manjše priključne glave tip J?
Manjša glava pomeni manj prostora za priključevanje vodnikov. Pri izbiri je zato treba upoštevati premer in izvedbo priključnega kabla ter prostor za njegovo uvedbo in priključitev. Prednost majhne glave je predvsem kompaktna vgradnja.
Do katere temperature je namenjen TT-MIMS-080?
TT-MIMS-080 priporočamo za meritve do 600 °C. Dejansko dovoljeno območje je odvisno od merilnega elementa, materiala plašča in drugih sestavnih delov. Temperatura priključne glave mora vedno ostati znotraj njenega dovoljenega temperaturnega območja.
Ali se TT-MIMS-080 lahko uporablja kot merilni vložek v zaščitni tulki?
Da. TT-MIMS-080 se lahko uporablja kot merilni vložek v zaščitni tulki oziroma thermowellu. Takšna izvedba omogoča odstranitev tipala zaradi pregleda, kalibracije ali zamenjave, ne da bi bilo treba odstraniti zaščitno tulko iz procesa.
Ali je TT-MIMS-080 mogoče vgraditi neposredno v proces?
Da, kadar pogoji merilnega mesta to omogočajo. Upoštevati je treba predvsem zahteve glede procesnega tesnjenja, tlaka, temperature, mehanskih obremenitev, kemijske odpornosti materiala plašča in drugih pogojev procesa.
Kakšna je razlika med INOX in PTFE prstanom nastavljivega procesnega priključka?
INOX tesnilni prstan se pri zategovanju fiksno zatesni na MIMS plašč. PTFE prstan omogoča demontažo oziroma ponovno nastavitev vgradne globine. Pri ELPRO izvedbi s PTFE prstanom je treba upoštevati temperaturno omejitev do 200 °C, kratkotrajno do 250 °C.
Za MIMS temperaturna tipala se uporabljajo tudi tradicionalna poimenovanja:
O370 1002, O370 1003, O370 1004, O370 1005, O370 1006, O370 1007, O370 1008, O370 2002, O370 2003, O370 2004, O370 2005, O370 2006, O370 2007, O370 2008, O370 3000, O370 3001, O370 3002, O370 3003, O370 3004, O370 3005, O370 3006, O370 3007, O370 3008, O370 4002, O370 4003, O370 4004, O370 4005, O370 4006, O370 4007, O370 4008, O370 5000, O370 5001, O370 5002, O370 5003, O370 6000, O370 6001, O370 6002, O370 6003, O370 7001, O370 7002, O370 7003.
| Teža | 0,5 kg |
|---|---|
| Uporaba | profesionalna uporaba |
| Merilno območje Min | -200 |
| Merilno območje Max | 600 |
| Design | z glavo |
| Komunikacija/prikaz | opcijsko pretvornik/prikazovalnik |
| Funkcionalnost | hitroodzivno, MIMS oplaščena gibljiva |
| Senzorski tip | RTD (Pt 100 …), TC (K, J, N, S …) |
| Področje | temperatura |
| Način uporabe | monitoring, regulacija|avtomatizacija |
| Standardizacija | EN IEC 60584, EN IEC 61515 |
| Industrije | SPLOŠNA UPORABA |
| Dobavni rok | 2-3 dni; omogočamo nujno naročilo 1 kos (24 h) |
