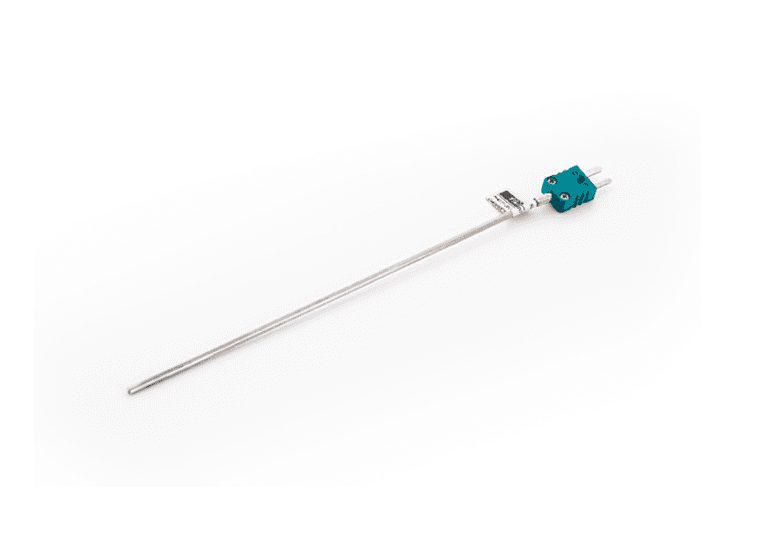

TT-MIMS-050 industry je MIMS temperaturno tipalo z miniaturnim konektorjem, izdelano kot mineralno izolirano oplaščeno temperaturno tipalo. Namenjeno je predvsem povezovanju s prenosno, testno, laboratorijsko, kalibracijsko in drugo temperaturno merilno opremo, ki uporablja miniaturni priključni konektor.
Najpogostejša je termočlenska (TC) izvedba. Miniaturni konektor omogoča preprosto in hitro priključitev temperaturnega tipala neposredno na kompatibilni merilni instrument, data logger, temperaturni skener, kalibrator ali drugo merilno opremo. Uporablja se lahko tudi za podaljške, povezovalne kable ter panelne in večkanalne priključne sisteme.
MIMS merilni del omogoča majhne premere, različne dolžine ter dobro prilagodljivost merilnemu mestu. Upogljiva konstrukcija je posebej uporabna pri težje dostopnih ali prostorsko omejenih merilnih mestih ter pri meritvah, kjer bi bila toga temperaturna sonda izpostavljena pogostemu upogibanju.
Zaradi kombinacije MIMS konstrukcije in miniaturnega konektorja je TT-MIMS-050 posebej praktičen pri prenosnih, testnih, razvojnih, laboratorijskih, servisnih in kalibracijskih meritvah, pri katerih temperaturna tipala pogosto priključujemo, odklapljamo ali menjavamo.
Temperaturna tipala serije TT-MIMS so lahko izdelana z uporovnimi temperaturnimi senzorji (RTD):
ali s termočleni (TC):
Za MIMS termočlenske kable in termočlene tipov T, J, E, K in N velja SIST EN 61515 (IEC 61515).
Pri termočlenski izvedbi mora priključni konektor ustrezati tipu termočlena. Barvne oznake TC konektorjev so izvedene po SIST EN IEC 60584-3.
Pri TT-MIMS-050 je zaradi načina priključevanja na merilno opremo najpogostejša TC izvedba. Izvedba z RTD Pt100 ali Pt1000 je prav tako mogoča, vendar se pri tovrstni merilni opremi uporablja redkeje.
MIMS temperaturno tipalo z miniaturnim konektorjem TT-MIMS-050 omogoča neposredno in hitro povezavo s kompatibilno temperaturno merilno opremo.
Miniaturni TC priključek se pogosto uporablja pri prenosnih termometrih, data loggerjih, temperaturnih skenerjih, večkanalnih merilnih sistemih, testni in razvojni opremi, laboratorijski opremi, kalibratorjih ter drugi temperaturni merilni opremi.
Prednost takšne izvedbe je predvsem možnost hitrega priključevanja in menjave temperaturnih tipal. En merilni instrument lahko tako uporabljamo z več različnimi kompatibilnimi tipali, izbranimi glede na konkretno merilno nalogo.
Miniaturni TC konektor se v mednarodni merilni tehniki pogosto označuje tudi z oznako SMP.
Temperaturnega tipala ni treba vedno priključiti neposredno na merilni instrument.
Z miniaturnimi termočlenskimi konektorji lahko izdelamo tudi podaljške in povezovalne kable, s katerimi temperaturno tipalo povežemo z oddaljeno merilno opremo.
Pri večjem številu merilnih mest lahko izdelamo tudi panelne ali večkanalne priključne sisteme. Ti omogočajo urejeno povezovanje več temperaturnih tipal z večkanalno merilno oziroma zajemno opremo.
Takšne rešitve so uporabne predvsem pri testnih in razvojnih postavitvah, temperaturnih komorah, pečeh, strojih in napravah ter drugih aplikacijah, kjer so temperaturna tipala nameščena na merilnem mestu, merilna oprema pa je zaradi dostopnosti, varnosti ali organizacije meritev nameščena drugje.
Pri termočlenskih povezavah mora biti celotna merilna veriga ustrezna izbranemu tipu termočlena. Pri podaljševanju zato ni pomembna samo mehanska kompatibilnost konektorjev, temveč tudi pravilna izbira kontaktnih materialov ter ustreznega termočlenskega, podaljševalnega oziroma kompenzacijskega kabla.
TT-MIMS-050 je posebej primeren za meritve, pri katerih potrebujemo zamenljivo MIMS temperaturno tipalo in preprosto povezavo z merilno opremo.
Uporablja se predvsem za:
MIMS konstrukcija je pri takšnih meritvah posebej uporabna zaradi kombinacije majhnega premera, prilagodljivosti, temperaturne obstojnosti in mehanske odpornosti.
Temperatura MIMS dela in temperaturne omejitve konektorja
Najvišja temperatura MIMS merilnega dela ni nujno tudi najvišja dovoljena temperatura celotnega temperaturnega tipala.
Dovoljeno temperaturno območje MIMS dela je odvisno predvsem od merilnega elementa, materiala plašča, premera in konstrukcije tipala. Pri TT-MIMS-050 moramo dodatno upoštevati temperaturno omejitev priključnega konektorja.
Glede na pogoje uporabe so na voljo različne temperaturne izvedbe konektorjev:
| Izvedba konektorja | Material ohišja | Temperaturna omejitev* | Tipična uporaba |
| Economy | ojačan termoplast | do 180 °C | splošne, cenovno občutljive aplikacije |
| Standard | temperaturno odporen termoplast | do 220 °C | splošna merilna, testna in laboratorijska uporaba |
| High temperature | visokotemperaturni material | do 350 °C | višje temperature v območju priključka |
| Ultra high temperature | posebni visokotemperaturni material | do 425–540 °C | zahtevne visokotemperaturne aplikacije |
| Ceramic | keramika | do 650 °C | posebne visokotemperaturne aplikacije |
* Temperaturne omejitve so odvisne od konkretne izvedbe in uporabljenega konektorja. Pri naročilu je treba določiti dejanske pogoje uporabe.
Pri standardni izvedbi TT-MIMS-050 uporabljamo miniaturni konektor za običajno temperaturno območje, za zahtevnejše aplikacije pa so možne tudi visokotemperaturne in keramične izvedbe.
Pomembno je razlikovati med temperaturo merilnega mesta in temperaturo konektorja. MIMS merilni del je lahko izpostavljen bistveno višji temperaturi, če konektor ostane zunaj vročega območja in znotraj svojega dovoljenega temperaturnega območja.
Pri vibracijah, premikanju merilne opreme ali drugih mehanskih obremenitvah lahko uporabimo tudi izvedbe konektorjev z zaklepnim sistemom.
Zaklep zmanjšuje možnost nenamernega razklopa povezave med meritvijo. Takšne izvedbe so uporabne predvsem pri testnih postavitvah, strojih, mobilni merilni opremi in drugih aplikacijah, pri katerih mora priključek med meritvijo ostati mehansko zavarovan.
Možne so tudi panelne in večkanalne izvedbe, s katerimi lahko oblikujemo organiziran priključni sistem za več temperaturnih merilnih mest.
MIMS (Mineral Insulated Metal Sheathed) pomeni mineralno izolirano izvedbo s kovinskim plaščem. Pogosto se uporablja tudi izraz MI cable (Mineral Insulated Cable) oziroma mineralno izolirani kabel.
Za MIMS temperaturna tipala se uporabljajo tudi tradicionalna poimenovanja oplaščena temperaturna tipala oziroma plaščna temperaturna tipala, pri termočlenskih izvedbah pa oplaščeni termoelementi oziroma plaščni termoelementi.
Pri MIMS termočlenski izvedbi so termočlenski vodniki nameščeni v kovinskem plašču ter med seboj in od plašča električno izolirani s stisnjenim mineralnim izolacijskim materialom.
Kot mineralna izolacija se pogosto uporablja magnezijev oksid (MgO). Mineralna izolacija zagotavlja električno izolacijo med vodniki in kovinskim plaščem ter omogoča dober prenos toplote skozi tipalo.
Takšna konstrukcija omogoča izdelavo tankih, mehansko odpornih, temperaturno obstojnih in upogljivih temperaturnih tipal.
MIMS temperaturna tipala združujejo majhne dimenzije, upogljivost, možnost hitrega temperaturnega odziva, mehansko odpornost in široko področje uporabe.
Njihove dejanske lastnosti in dovoljeno temperaturno območje so odvisni predvsem od merilnega elementa, zunanjega premera, materiala plašča, konstrukcije merilnega spoja in načina priključitve.
Značilne prednosti so majhni premeri, različne dolžine, dobra prilagodljivost merilnemu mestu, možnost hitrega temperaturnega odziva, dobra mehanska zaščita merilnega elementa ter možnost izbire materiala plašča glede na pogoje uporabe.
TT-MIMS-050 združuje lastnosti MIMS merilnega dela s prednostjo miniaturnega priključnega konektorja.
Izvedba z miniaturnim konektorjem je posebej primerna za MIMS merilne dele manjših premerov. TT-MIMS-050 praviloma izdelujemo z MIMS merilnim delom do premera 3,0 mm, po dogovoru pa so možne tudi druge izvedbe.
Glede na uporabo lahko prilagodimo merilni element, premer in dolžino MIMS dela, material kovinskega plašča, tip termočlena, konstrukcijo merilnega spoja ter temperaturno in mehansko izvedbo priključnega konektorja.
Pri prenosnih in testnih meritvah je izbira premera pomembna tudi zaradi razmerja med odzivnostjo in mehansko robustnostjo. Tanjši MIMS deli praviloma omogočajo hitrejši temperaturni odziv, večji premeri pa so lahko primernejši pri večjih mehanskih obremenitvah.
Pri termočlenskem merilnem sistemu je pomembna celotna merilna veriga.
Miniaturni konektor mora ustrezati uporabljenemu tipu termočlena. Enako velja za morebitne podaljške, podaljševalne oziroma kompenzacijske kable, panelne priključke in druge elemente termočlenske povezave.
Barvne oznake omogočajo prepoznavanje tipa termočlena po sistemu SIST EN IEC 60584-3.
Pri sestavljanju termočlenskega merilnega sistema zato ni pomembno samo, ali se konektorja mehansko prilegata, temveč tudi, ali so uporabljeni ustrezni materiali za izbrani tip termočlena.
Izvedba z miniaturnim konektorjem je posebej uporabna v kombinaciji s prenosnimi termometri in drugo temperaturno merilno opremo z ustreznim priključkom.
TT-MIMS-050 lahko glede na merilni element in izvedbo priključka izdelamo za uporabo z različnimi kompatibilnimi prenosnimi termometri, med drugim:
Miniaturni priključek pa ni omejen samo na prenosne termometre. Uporablja se tudi pri data loggerjih, temperaturnih skenerjih, večkanalnih merilnih sistemih, testni in razvojni opremi, laboratorijski opremi, kalibratorjih ter drugih sistemih za merjenje in zajem temperature.
Najpogostejša je termočlenska (TC) izvedba. Pri izbiri je treba preveriti, katere tipe termočlenov podpira uporabljeni merilni instrument, ter izbrati ustrezen tip tipala in konektorja.
Prednost miniaturnega priključka je tudi možnost uporabe več različnih temperaturnih tipal z enim kompatibilnim merilnim instrumentom.
Glede na merilno nalogo lahko uporabljamo tipala različnih dolžin in premerov, z različnimi tipi termočlenov oziroma izvedbami za različna temperaturna območja in merilna mesta.
Tako lahko merilni sistem prilagodimo konkretni merilni nalogi, ne da bi morali zaradi drugačnega merilnega mesta zamenjati celoten merilni instrument.
Pri termočlenskih izvedbah morajo merilni instrument, konektor in drugi elementi merilne verige ustrezati uporabljenemu tipu termočlena.
Pri izbiri MIMS temperaturnega tipala z miniaturnim konektorjem upoštevamo predvsem merilno temperaturo, merjeni medij oziroma površino, zahtevano točnost in odzivnost, dolžino in premer MIMS dela, potrebno potopno oziroma vgradno globino, mehanske obremenitve, temperaturo na mestu konektorja, tip termočlena oziroma RTD elementa ter uporabljeni merilni instrument.
Pomembna je tudi kompatibilnost priključka. Če tipa konektorja ne poznate, nam lahko posredujete proizvajalca in tip merilnega instrumenta.
Za zmanjšanje vpliva odvajanja toplote po tipalu priporočamo zadostno vgradno oziroma potopno globino.
Kot osnovno pravilo uporabljamo najmanj 10 × zunanji premer tipala (10 × D) v tekočinah in najmanj 20 × zunanji premer tipala (20 × D) v plinskih medijih.
Premajhna globina lahko povzroči odvajanje toplote med merilnim mestom in okolico po kovinskem plašču tipala ter posledično napako meritve temperature.
Pri primerjalnih, testnih in kalibracijskih meritvah je ustrezna in ponovljiva globina namestitve še posebej pomembna.
Manjši premeri MIMS dela praviloma omogočajo hitrejši temperaturni odziv.
Dejanski odzivni čas je odvisen tudi od konstrukcije merilnega spoja, medija, njegovega gibanja, načina namestitve tipala in temperaturne razlike.
Pri izbiri zato iščemo ustrezno razmerje med odzivnostjo, mehansko odpornostjo in pogoji uporabe.
Industry je ena izmed izvedb temperaturnih tipal ELPRO LEPENIK, namenjena industrijskim in merilnim aplikacijam, pri katerih so pomembne zanesljive merilne lastnosti, stabilnost in življenjska doba tipala.
Pri MIMS temperaturnih tipalih kakovost končnega izdelka ni odvisna samo od deklariranega tipa termočlena oziroma senzorja, materiala plašča in premera, temveč tudi od kakovosti vhodnega materiala ter načina njegove obdelave in izdelave tipala.
ELPRO LEPENIK industry izvedbe izdelujemo po nadzorovanem postopku, ki je namenjen ohranjanju pomembnih lastnosti MIMS elementa, predvsem izolacijske upornosti, merilne točnosti, stabilnosti in življenjske dobe.
Mineralna izolacija je občutljiva na vdor vlage, zato so pravilno ravnanje z odprtim MIMS materialom, zapiranje in kontrola izolacijske upornosti pomemben del izdelave.
Temperaturno tipalo TT-MIMS-050 lahko naročite tudi s kalibracijo v ELPRO Laboratoriju za kalibracije, akreditiranem po SIST EN ISO/IEC 17025, oziroma s preveritvijo v izbranih temperaturnih točkah.
Kalibriramo lahko posamezno temperaturno tipalo ali, kadar je to glede na način uporabe primerneje, celoten merilni sistem v sestavi, v kateri se dejansko uporablja.
Merilni sistem je lahko na primer:
TT-MIMS-050 + podaljšek oziroma povezovalni kabel + merilni instrument ali data logger.
To je pri termočlenskih meritvah posebej zanimivo, saj lahko v rezultat vključimo dejansko merilno verigo, ki jo uporabnik uporablja pri svojih meritvah.
Kalibracijske točke izberemo glede na predvideno temperaturno območje in dejanski namen uporabe. Možnost in način izvedbe kalibracije sta odvisna od merilnega elementa, temperaturnega območja, konstrukcije tipala, uporabljene merilne opreme in obsega akreditacije ELPRO Laboratorija za kalibracije.
Temperaturna tipala ELPRO LEPENIK izdelujemo glede na zahteve uporabnika in merilnega mesta.
Pri TT-MIMS-050 lahko prilagodimo merilni element, tip termočlena, premer in dolžino MIMS merilnega dela, material plašča, konstrukcijo merilnega spoja ter izvedbo miniaturnega konektorja.
Izdelamo lahko tudi pripadajoče podaljške, povezovalne kable ter druge priključne rešitve, tako da temperaturno tipalo in povezavo prilagodimo dejanski merilni opremi.
Če vseh tehničnih podatkov ne poznate, nam opišite, kaj merite, pri kateri temperaturi, kakšno merilno opremo uporabljate in kakšni so pogoji na merilnem mestu. Na podlagi teh podatkov vam bomo pomagali določiti ustrezno izvedbo.
TT-MIMS-050 izdelujemo v Sloveniji. Za MIMS temperaturna tipala velja 2-letna garancija proizvajalca.
Standardni dobavni rok za običajne izvedbe je praviloma 3 delovne dni, za določene izvedbe pa je po predhodnem dogovoru možna tudi urgentna izdelava v 24 urah.
Povpraševanje nam lahko pošljete preko okenca Oddaj povpraševanje.
Za pripravo ustreznega tipala nam posredujte merjeni medij oziroma merilno mesto, delovno temperaturo oziroma temperaturno območje, tip termočlena oziroma RTD elementa, želeni premer in dolžino MIMS dela, merilni instrument ter morebitne posebne pogoje uporabe.
Če vseh podatkov ne poznate, nam lahko posredujete tudi proizvajalca in tip merilnega instrumenta. Preverili bomo potrebno izvedbo priključka in vam pomagali določiti ustrezno temperaturno tipalo.
BREZ SKRBI: ničesar ne bomo izdelali brez vaše predhodne odobritve.
TT-MIMS-050 nadomešča predhodne izvedbe ELPRO oplaščenih temperaturnih tipal, ki so bile v starejši dokumentaciji navedene pod skupnim poimenovanjem:
»S standardnim in miniaturnim ploščatim konektorjem«
Predhodne naročniške oznake: O340 1002, O340 1003, O340 1004, O340 1005, O340 1006, O340 1007, O340 1008, O340 2003, O340 2004, O340 2005, O340 2006, O340 2007, O340 2008, O340 3003, O340 3004, O340 3005, O340 3006, O340 3007, O340 3008, O340 4004, O340 4005, O340 4006, O340 4007.
Kaj je TT-MIMS-050?
TT-MIMS-050 je mineralno izolirano oplaščeno temperaturno tipalo z miniaturnim priključnim konektorjem. Najpogosteje je izdelano kot termočlen in je namenjeno priključevanju na prenosno, testno, laboratorijsko, kalibracijsko in drugo temperaturno merilno opremo.
Kaj je miniaturni TC konektor?
Miniaturni TC konektor je kompakten priključni konektor, ki se pogosto uporablja pri termočlenski merilni opremi. Omogoča hitro priključevanje in menjavo temperaturnih tipal. V mednarodni merilni tehniki se uporablja tudi oznaka SMP.
Ali mora biti konektor enak za vse tipe termočlenov?
Ne zadošča samo enaka mehanska oblika konektorja. Pri termočlenskih meritvah morajo kontaktni materiali konektorja ustrezati uporabljenemu tipu termočlena.
Kaj pomenijo različne barve TC konektorjev?
Barvne oznake pomagajo prepoznati tip termočlena in zmanjšujejo možnost napačnega povezovanja. Pri ELPRO uporabljamo barvne oznake po SIST EN IEC 60584-3.
Ali lahko TT-MIMS-050 priključim neposredno na prenosni termometer ali data logger?
Da, če ima merilna oprema kompatibilen miniaturni vhod in podpira uporabljeni tip termočlena oziroma merilnega elementa.
Ali lahko temperaturno tipalo podaljšamo?
Da. Izdelamo lahko ustrezen podaljšek oziroma povezovalni kabel. Pri termočlenskih meritvah morajo biti uporabljeni ustrezni materiali, konektorji ter termočlenski, podaljševalni oziroma kompenzacijski kabel glede na tip termočlena.
Ali lahko povežemo več temperaturnih tipal v en priključni sistem?
Da. Za večkanalne meritve so možni panelni oziroma večkanalni priključni sistemi, s katerimi lahko organizirano povežemo več temperaturnih merilnih mest z merilno oziroma zajemno opremo.
Ali obstajajo miniaturni konektorji za višje temperature?
Da. Poleg običajnih izvedb so na voljo tudi visokotemperaturni in keramični konektorji. Izvedbo izberemo glede na temperaturo, ki ji bo med uporabo dejansko izpostavljen konektor.
Ali obstaja izvedba konektorja z zaklepanjem?
Da. Pri vibracijah ali nevarnosti nenamernega odklopa lahko uporabimo konektor z zaklepnim sistemom.
Ali je TT-MIMS-050 samo termočlen?
Ne. Najpogostejša je TC izvedba, mogoča pa je tudi RTD izvedba s Pt100 ali Pt1000 in ustreznim miniaturnim priključkom. RTD izvedba je pri tovrstni merilni opremi manj razširjena.
Kakšna je razlika med TT-MIMS-030 in TT-MIMS-050?
TT-MIMS-030 uporablja LEMO konektor in je namenjen merilnim sistemom oziroma instrumentom s kompatibilnim LEMO priključkom. TT-MIMS-050 uporablja miniaturni konektor, ki je zelo razširjen pri termočlenski prenosni, testni, laboratorijski in drugi merilni opremi.
Kakšna je razlika med TT-MIMS-040 in TT-MIMS-050?
Oba sta MIMS temperaturni tipali s priključnim konektorjem. TT-MIMS-040 uporablja standardni konektor in je namenjen predvsem robustnejšim industrijskim povezavam. TT-MIMS-050 uporablja miniaturni konektor in je zaradi kompaktne izvedbe posebej primeren za prenosno, testno, laboratorijsko in drugo merilno opremo.
Ali ELPRO kalibrira TT-MIMS-050?
Da. Glede na izvedbo in uporabo lahko kalibriramo posamezno temperaturno tipalo ali celoten merilni sistem v sestavi, v kateri se dejansko uporablja.
Vabljeni k branju
| Teža | 0,5 kg |
|---|---|
| Dimenzije | 30 × 10 × 10 cm |
| Uporaba | profesionalna uporaba |
| Merilno območje Min | -200 |
| Merilno območje Max | 1100 |
| Design | s konektorjem |
| Komunikacija/prikaz | opcijsko pretvornik/prikazovalnik |
| Funkcionalnost | hitroodzivno, MIMS oplaščena gibljiva, visokotemperaturna |
| Senzorski tip | RTD (Pt 100 …), TC (K, J, N, S …) |
| Področje | temperatura |
| Način uporabe | kalibracija, monitoring, prenosno, regulacija|avtomatizacija, testiranje, težki pogoji, TUS/SAT |
| Standardizacija | EN IEC 60584, EN IEC 60751 |
| Industrije | SPLOŠNA UPORABA, AVTOMOBILSKA in LETALSKA, KOVINSKA, STROJEGRADNJA, KEMIČNA, ELEKTRO – ENERGETIKA, ELEKTRONSKA IN ELEKTRO, MEDICINA IN ZDRAVSTVENI SEKTOR, TEHNIČNO PREISKUŠANJE, LESNA, RAZISKVALNO RAZVOJNA DEJAVNOST, DRUGE INDUSTRIJE |
| Dobavni rok | omogočamo nujno naročilo 1 kos (24 h), 2 – 3 dni |
