TT-MIMS-020 industry je MIMS (Mineral Insulated Metal Sheathed) oziroma mineralno izolirano oplaščeno temperaturno tipalo s priključnim kablom. Zaradi izvedbe s priključnim kablom se uporablja tudi poimenovanje MIMS kabelsko tipalo oziroma oplaščeno MIMS kabelsko tipalo.
MIMS merilni del omogoča majhne premere in s tem majhne potrebne potopne globine, različne dolžine ter veliko gibljivost in prilagodljivost merilnemu mestu. Upogljiva konstrukcija omogoča prilagajanje tudi težje dostopnim ali prostorsko omejenim merilnim mestom, hkrati pa zmanjšuje možnost mehanskih poškodb tipala pri uporabi in rokovanju. Preko priključnega kabla je tipalo mogoče povezati z merilnim instrumentom, regulatorjem, zapisovalnikom, merilnim pretvornikom oziroma drugo ustrezno merilno opremo.
Temperaturna tipala serije TT-MIMS so lahko izdelana z uporovnimi temperaturnimi senzorji (RTD):
ali s termočleni (TC):
Za MIMS termočlenske kable in termočlene tipov T, J, E, K in N velja SIST EN 61515 (IEC 61515).
Serija TT-MIMS tako združuje uporovne (RTD) in termočlenske (TC) izvedbe. Merilni element, premer in dolžino tipala ter druge konstrukcijske lastnosti izberemo glede na zahteve merilnega mesta.
Zaradi različnih možnosti izvedbe omogočajo MIMS temperaturna tipala veliko prilagodljivost konkretnemu namenu uporabe (fit for purpose) in so primerna za številne industrijske in merilne aplikacije.
Za izvedbo TT-MIMS-020 je značilen prehod med MIMS merilnim delom in priključnim kablom. Takšna konstrukcija omogoča, da je MIMS merilni del nameščen na merilnem mestu, priključni kabel pa omogoča povezavo z merilno oziroma regulacijsko opremo.
Dolžino in premer MIMS dela, material plašča, izvedbo prehoda, vrsto in dolžino priključnega kabla ter način zaključka izberemo glede na merilno temperaturo, pogoje uporabe, merilno mesto in uporabljeno merilno opremo.
TT-MIMS-020 je primeren za različne industrijske, procesne, laboratorijske in druge meritve temperature, kjer potrebujemo upogljiv MIMS merilni del in povezavo z merilno opremo preko priključnega kabla.
Uporablja se lahko za:
Pri izbiri izvedbe je treba poleg merilnega elementa upoštevati tudi temperaturo merilnega mesta, premer in dolžino MIMS dela, potrebno potopno globino, odzivnost, mehanske obremenitve, pogoje okolja ter temperaturno obremenitev prehoda in priključnega kabla.
Najvišja temperatura MIMS merilnega dela ni nujno tudi najvišja dovoljena temperatura celotnega temperaturnega tipala.
Dovoljeno temperaturno območje MIMS merilnega dela je odvisno predvsem od merilnega elementa, materiala plašča, premera in konstrukcije tipala. Pri TT-MIMS-020 je treba dodatno upoštevati temperaturne omejitve prehoda, priključnega kabla in morebitnega priključnega konektorja.
Vsak konstrukcijski del mora med uporabo ostati znotraj svojega dovoljenega temperaturnega območja.
Za najpogostejše izvedbe izolacije priključnega kabla veljajo naslednje najvišje temperature:
| Izolacija priključnega kabla | Najvišja dovoljena temperatura |
| PVC | 80 °C |
| Silikon | 180 °C |
| PTFE / PFA / PVA | 200–250 °C |
| Steklena vlakna – kovinski oplet | 400 °C |
| Specialna steklena vlakna | 600 °C |
Pomembno: navedene temperature veljajo za priključni kabel oziroma njegovo izolacijo in ne določajo najvišje merilne temperature MIMS dela tipala. MIMS merilni del lahko glede na merilni element, material plašča, premer in konstrukcijo omogoča uporabo pri bistveno višjih temperaturah.
Pri izbiri tipala je zato pomembno vedeti ne samo, katero temperaturo merimo, temveč tudi, kakšni temperaturi bodo med uporabo izpostavljeni prehod, priključni kabel in morebitni konektor.
MIMS (Mineral Insulated Metal Sheathed) pomeni mineralno izolirano izvedbo s kovinskim plaščem. Pogosto se uporablja tudi izraz MI cable (Mineral Insulated Cable) oziroma mineralno izolirani kabel.
Za MIMS temperaturna tipala se uporabljajo tudi tradicionalna poimenovanja oplaščena temperaturna tipala oziroma plaščna temperaturna tipala, pri termočlenskih izvedbah pa oplaščeni termoelementi oziroma plaščni termoelementi.
Pri MIMS termočlenski izvedbi so termočlenski vodniki nameščeni v kovinskem plašču in med seboj ter od plašča električno izolirani s stisnjenim mineralnim izolacijskim materialom. SIST EN 61515 takšno konstrukcijo opredeljuje kot MIMS termočlenski kabel.
Kot mineralna izolacija se pogosto uporablja magnezijev oksid (MgO). Mineralna izolacija zagotavlja električno izolacijo med vodniki in kovinskim plaščem ter omogoča prenos toplote skozi tipalo.
Takšna konstrukcija omogoča izdelavo tankih, mehansko odpornih, temperaturno obstojnih in upogljivih temperaturnih tipal, ki jih je mogoče prilagoditi različnim oblikam in pogojem merilnega mesta.
MIMS temperaturna tipala združujejo majhne dimenzije, upogljivost, možnost hitrega temperaturnega odziva, mehansko odpornost in široko področje uporabe. Zaradi velikega števila možnih kombinacij merilnih elementov, premerov in materialov plašča jih je mogoče prilagoditi zelo različnim merilnim mestom.
Njihove dejanske lastnosti in dovoljeno temperaturno območje so odvisni predvsem od merilnega elementa, zunanjega premera, materiala plašča, konstrukcije merilnega spoja in načina priključitve.
Značilne prednosti MIMS temperaturnih tipal so:

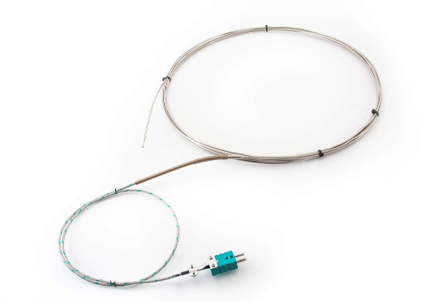

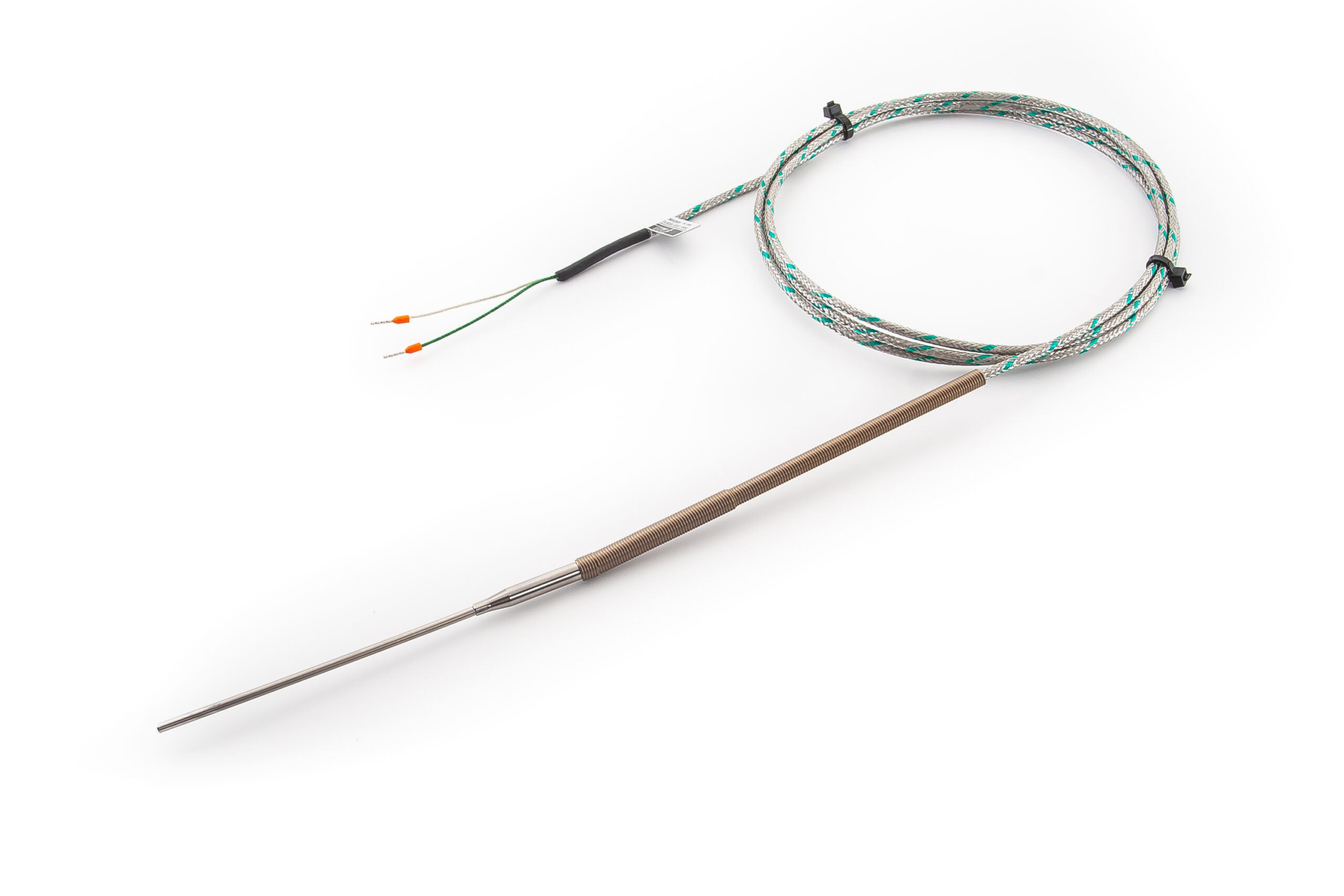

TT-MIMS-020 je izvedba MIMS temperaturno tipalo s priključnim kablom in s prehodom.
Glede na uporabo lahko prilagodimo:
Izvedbo priključnega kabla izberemo glede na temperaturo okolice, mehanske in druge pogoje uporabe ter način povezave z merilno opremo.
TT-MIMS-020 se lahko glede na zahteve uporabnika zaključi na različne načine. Najpogostejši izvedbi sta prosti konec priključnega kabla ali ustrezen priključni konektor.
Pri izbiri konektorja je pomembno, da ta ustreza izbranemu merilnemu elementu in načinu priključitve:
Po potrebi lahko ELPRO LEPENIK izdela tudi prilagojene priključne in adapterske elemente,, kadar je treba temperaturno tipalo povezati z določenim merilnim instrumentom ali obstoječim priključnim sistemom.
Pri izbiri izvedbe MIMS temperaturno tipalo s priključnim kablom je treba upoštevati predvsem:
Za zmanjšanje vpliva odvajanja toplote po tipalu priporočamo zadostno vgradno oziroma potopno globino. Kot osnovno pravilo uporabljamo:
Premajhna globina lahko povzroči odvajanje toplote med merilnim mestom in okolico po kovinskem plašču tipala ter posledično napako meritve temperature.
Pri zahtevnejših meritvah je treba potrebno vgradno oziroma potopno globino določiti glede na konkretne pogoje merilnega mesta.
Manjši premeri MIMS dela praviloma omogočajo hitrejši temperaturni odziv, dejanski odzivni čas pa je odvisen tudi od konstrukcije merilnega mesta, merjenega medija, njegovega gibanja in načina vgradnje.
Na odzivnost vpliva tudi izvedba merilnega spoja. Razlike med odzivnimi časi so zato lahko precejšnje tudi pri tipalih enakega tipa termočlena.
Pri izbiri MIMS temperaturnega tipala zato ne iščemo samo najmanjšega premera, ampak ustrezno razmerje med odzivnostjo, mehansko odpornostjo in pogoji uporabe.
Industry je ena izmed izvedb temperaturnih tipal ELPRO LEPENIK, namenjena industrijskim in merilnim aplikacijam, pri katerih so pomembne zanesljive merilne lastnosti, stabilnost in življenjska doba tipala.
Pri MIMS temperaturnih tipalih kakovost končnega izdelka ni odvisna samo od deklariranega tipa termočlena oziroma senzorja, materiala plašča in premera, temveč tudi od kakovosti vhodnega materiala ter načina njegove obdelave in izdelave tipala.
ELPRO LEPENIK industry izvedbe izdelujemo po nadzorovanem postopku, ki je namenjen ohranjanju pomembnih lastnosti MIMS elementa, predvsem izolacijske upornosti, merilne točnosti, stabilnosti in življenjske dobe.
Mineralna izolacija je občutljiva na vdor vlage, zato so pravilno ravnanje z odprtim MIMS materialom, zapiranje in kontrola izolacijske upornosti pomemben del izdelave.
Neustrezni materiali ali izdelava se lahko pokažejo šele med uporabo kot večji drift, slabša izolacijska upornost, krajša življenjska doba ali slabša ponovljivost meritve. Zato dva MIMS temperaturna tipala z enakim nazivnim tipom termočlena, premerom in materialom plašča nimata nujno enakih dolgoročnih merilnih lastnosti.
ELPRO LEPENIK ponuja različne tipe izvedb, med drugim basic, industry in high temperature, izvedbo pa izberemo glede na dejanske zahteve merilnega mesta.
Temperaturno tipalo TT-MIMS-020 lahko naročite tudi s kalibracijo v ELPRO Laboratoriju za kalibracije, akreditiranem po SIST EN ISO/IEC 17025, oziroma s preveritvijo v izbranih temperaturnih točkah.
Kalibracijske točke izberemo glede na predvideno temperaturno območje in namen uporabe tipala. Če zahtevanih točk ali drugih zahtev kalibracije ne poznate, nam opišite uporabo in pomagali vam bomo pri njihovi določitvi.
Možnost in način izvedbe kalibracije sta odvisna od merilnega elementa, temperaturnega območja, konstrukcije tipala in obsega akreditacije ELPRO Laboratorija za kalibracije.
Temperaturna tipala ELPRO LEPENIK izdelujemo glede na zahteve uporabnika in merilnega mesta. Na spletnih straneh so predstavljene najpogostejše izvedbe, v praksi pa velik del proizvodnje predstavlja izdelava po naročilu.
Pri TT-MIMS-020 lahko glede na uporabo prilagodimo merilni element, premer in dolžino MIMS merilnega dela, material plašča, izvedbo prehoda, priključni kabel, dolžino kabla, konektor in druge konstrukcijske lastnosti.
Če vseh tehničnih podatkov ne poznate, nam opišite proces, merilno mesto in namen uporabe. Na podlagi vaših zahtev vam bomo pomagali določiti oziroma izbrati ustrezno izvedbo.
Standardni dobavni rok za običajne izvedbe je praviloma 3 delovne dni, za določene izvedbe pa je po predhodnem dogovoru možna tudi urgentna izdelava v 24 urah.
TT-MIMS-020 izdelujemo v Sloveniji. Za MIMS temperaturna tipala velja 2-letna garancija proizvajalca.
Za merjenje temperature v potencialno eksplozivnih atmosferah so možne tudi Ex izvedbe TT-MIMS-020.
Pri Ex aplikacijah se ustreznost ne določa samo na podlagi temperaturnega tipala, temveč glede na celotno izvedbo merilne zanke, zahtevano cono, način priključitve in uporabljeno opremo.
Zato nam pri povpraševanju za Ex izvedbo posredujte podatke o območju uporabe in zahtevah aplikacije. Na njihovi podlagi preverimo ustrezno izvedbo temperaturnega tipala in potrebnih priključnih elementov oziroma opreme.
Povpraševanje nam lahko pošljete preko okenca Oddaj povpraševanje. Za pripravo ustreznega temperaturnega tipala nam posredujte čim več naslednjih podatkov:
Če vseh tehničnih podatkov ne poznate, opišite način meritve in merilno mesto. Na podlagi posredovanih podatkov vam bomo pomagali določiti ustrezno izvedbo ter pripravili ponudbo oziroma predlog izvedbe v potrditev pred izdelavo.
BREZ SKRBI: ničesar ne bomo izdelali brez vaše predhodne odobritve.
Kaj je MIMS temperaturno tipalo s priključnim kablom?
TT-MIMS-020 je mineralno izolirano temperaturno tipalo s kovinskim plaščem, prehodom in priključnim kablom. MIMS merilni del omogoča majhne premere, upogljivost in prilagoditev merilnemu mestu, priključni kabel pa povezavo z merilno oziroma regulacijsko opremo.
Ali je TT-MIMS-020 kabelsko temperaturno tipalo?
TT-MIMS-020 je kabelska izvedba MIMS temperaturnega tipala, zato se uporablja tudi poimenovanje MIMS kabelsko tipalo. Od klasičnih kabelskih temperaturnih tipal se razlikuje predvsem po mineralno izoliranem MIMS merilnem delu s kovinskim plaščem.
Kako izberem priključni kabel?
Priključni kabel izberemo glede na merilni element, temperaturo, ki ji bo kabel izpostavljen, mehanske in druge pogoje uporabe ter način priključitve na merilno opremo.
Ali je lahko temperatura MIMS dela višja od dovoljene temperature priključnega kabla?
Da, če konstrukcija MIMS merilnega dela omogoča zahtevano merilno temperaturo, prehod in priključni kabel pa med uporabo ostaneta znotraj svojih dovoljenih temperaturnih območij. Merilna temperatura in temperatura, ki ji je izpostavljen priključni kabel, zato nista nujno enaki.
Kako globoko moram MIMS tipalo vstaviti v merjeni medij?
Kot osnovno pravilo priporočamo v tekočinah najmanj 10 × zunanji premer tipala (10 × D), v plinskih medijih pa najmanj 20 × zunanji premer tipala (20 × D). Pri zahtevnejših meritvah je treba potrebno globino določiti glede na konkretne pogoje meritve.
Kako se TT-MIMS-020 priključi na merilno opremo?
Tipalo se lahko zaključi s prostim koncem priključnega kabla ali z ustreznim konektorjem. Pri RTD izvedbah mora priključitev ustrezati 2-, 3- ali 4-žilni vezavi, pri termočlenih pa izbranemu tipu termočlena.
Ali je mogoče izdelati priključek za določen merilni instrument?
Da. Poleg standardnih zaključkov lahko ELPRO LEPENIK izdela tudi prilagojene priključne oziroma adapterske elemente za povezavo temperaturnega tipala z določenim merilnim instrumentom ali obstoječim priključnim sistemom.
Ali je TT-MIMS-020 na voljo tudi za Ex območja?
Možne so tudi Ex izvedbe. Ustrezno rešitev je treba določiti glede na zahtevano območje uporabe, merilno zanko, način priključitve in uporabljeno opremo.
Za MIMS temperaturna tipala se uporabljajo tudi tradicionalna poimenovanja:
TTU-OPL_020, TTU-OPL/020, TTU-OPL 020, TTUOPL 020
O320 1002, O320 1003, O320 1004, O320 1005, O320 1006, O320 1007, O320 1008, O320 2002, O320 2003, O320 2004, O320 2005, O320 2006, O320 2007, O320 2008, O320 3000, O320 3001, O320 3002, O320 3003, O320 3004, O320 3005, O320 3006, O320 3007, O320 3008, O320 4002, O320 4003, O320 4004, O320 4005, O320 4006, O320 4007, O320 4008, O320 5000, O320 5001, O320 5002, O320 5003, O320 6000, O320 6001, O320 6002, O320 6003, O320 7001, O320 7002, O320 7003.
Vabljeni k branju
| Teža | 0,5 kg |
|---|---|
| Uporaba | profesionalna uporaba |
| Merilno območje Min | -200 |
| Merilno območje Max | 1100 |
| Design | s kablom |
| Komunikacija/prikaz | opcijsko pretvornik/prikazovalnik |
| Funkcionalnost | hitroodzivno, MIMS oplaščena gibljiva, visokotemperaturna |
| Senzorski tip | RTD (Pt 100 …), TC (K, J, N, S …) |
| Področje | temperatura |
| Način uporabe | kalibracija, monitoring, prenosno, regulacija|avtomatizacija, testiranje, težki pogoji, TUS/SAT |
| Standardizacija | EN IEC 60584, EN IEC 61515 |
| Industrije | SPLOŠNA UPORABA, AVTOMOBILSKA in LETALSKA, KOVINSKA, STROJEGRADNJA, ELEKTRO – ENERGETIKA, ELEKTRONSKA IN ELEKTRO, PLASTIČARSKA IN GUMARSKA, INŽENIRING IN GRADBENIŠTVO, TEHNIČNO PREISKUŠANJE, STORITVENA DEJAVNOST, LESNA, RAZISKVALNO RAZVOJNA DEJAVNOST, DRUGE INDUSTRIJE |
| Dobavni rok | 2-3 dni; omogočamo nujno naročilo 1 kos (24 h) |
