910.15.100 sifon za merilnike tlaka, WIKA

Opis

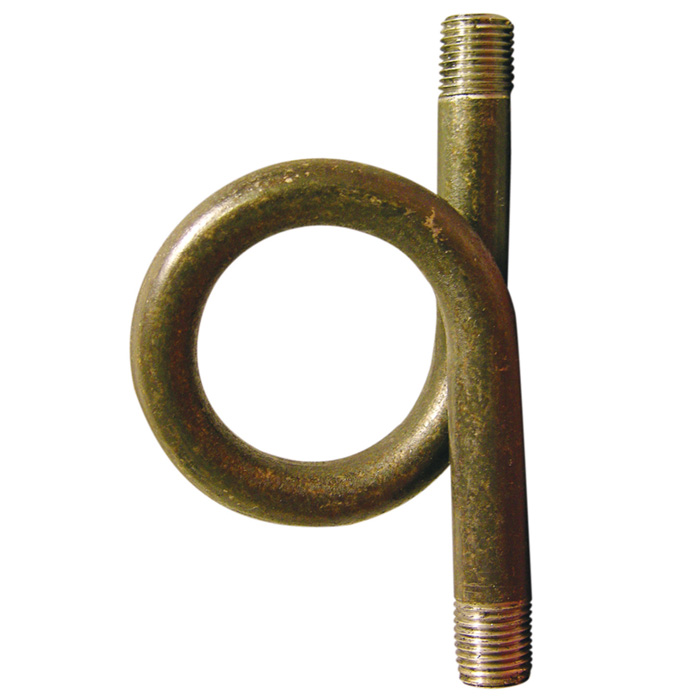

910.15.100 sifon za merilnike tlaka WIKA se uporablja za zaščito manometra pred vplivom vročih tlačnih medijev, kot je para, ter za ublažitev učinkov nenadnih tlačnih sunkov. Tlačni medij kondenzira, kondenzat pa se zbira v spiralnem ali zankastem delu sifona. Kondenzat preprečuje neposreden stik vročega medija z merilno napravo. Ob prvi namestitvi je treba sifon napolniti z vodo ali drugo ustrezno ločilno tekočino.

Izvedbe

• zankasti sifon
• spiralni sifon

Glavne značilnosti

Priključek za tlak

• glejte tabelo v tehničnem listu

Materiali

• medenina
• jeklo A120, razred (schedule) 40
• jeklo A106B, razreda (schedule) 80 in 160
• nerjavno jeklo 316, razreda (schedule) 80 in 160
• krom-molibdenovo jeklo (A335 P22), izvedba XX Heavy

Dodatne možnosti

• druge vrste navojev
• nerjavno jeklo 316, očiščeno za uporabo s kisikom

Znižanje temperature medija

• približno 75 °F na vsak 12-palčni (305 mm) odsek ½-palčne cevi.
• dejansko znižanje je odvisno od spremenljivk procesa oziroma uporabe.

Uporaba

• sifoni za parne napeljave
• sifon v obliki črke S (pigtail) za navpične namestitve
• spiralni sifon za vodoravne namestitve
