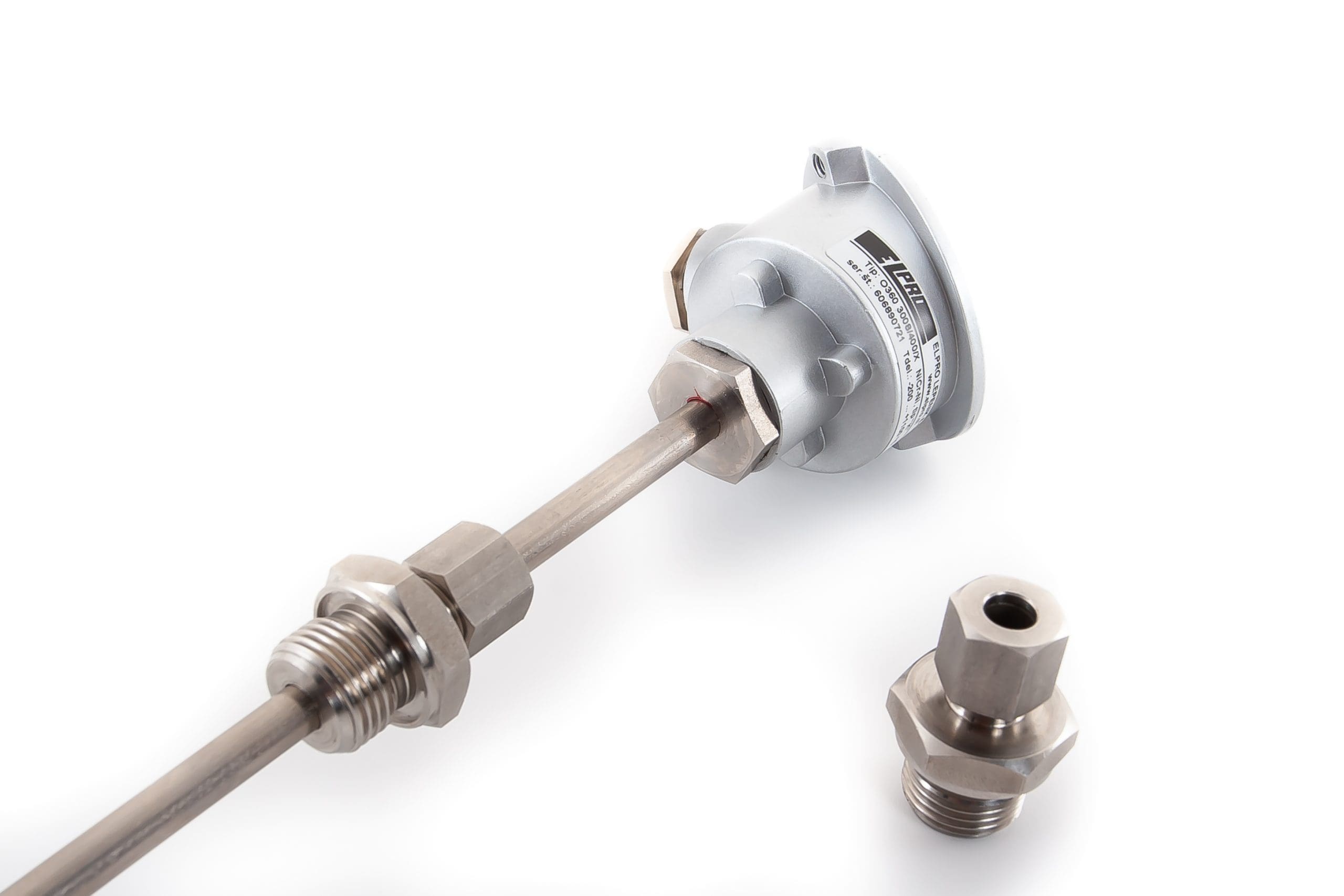

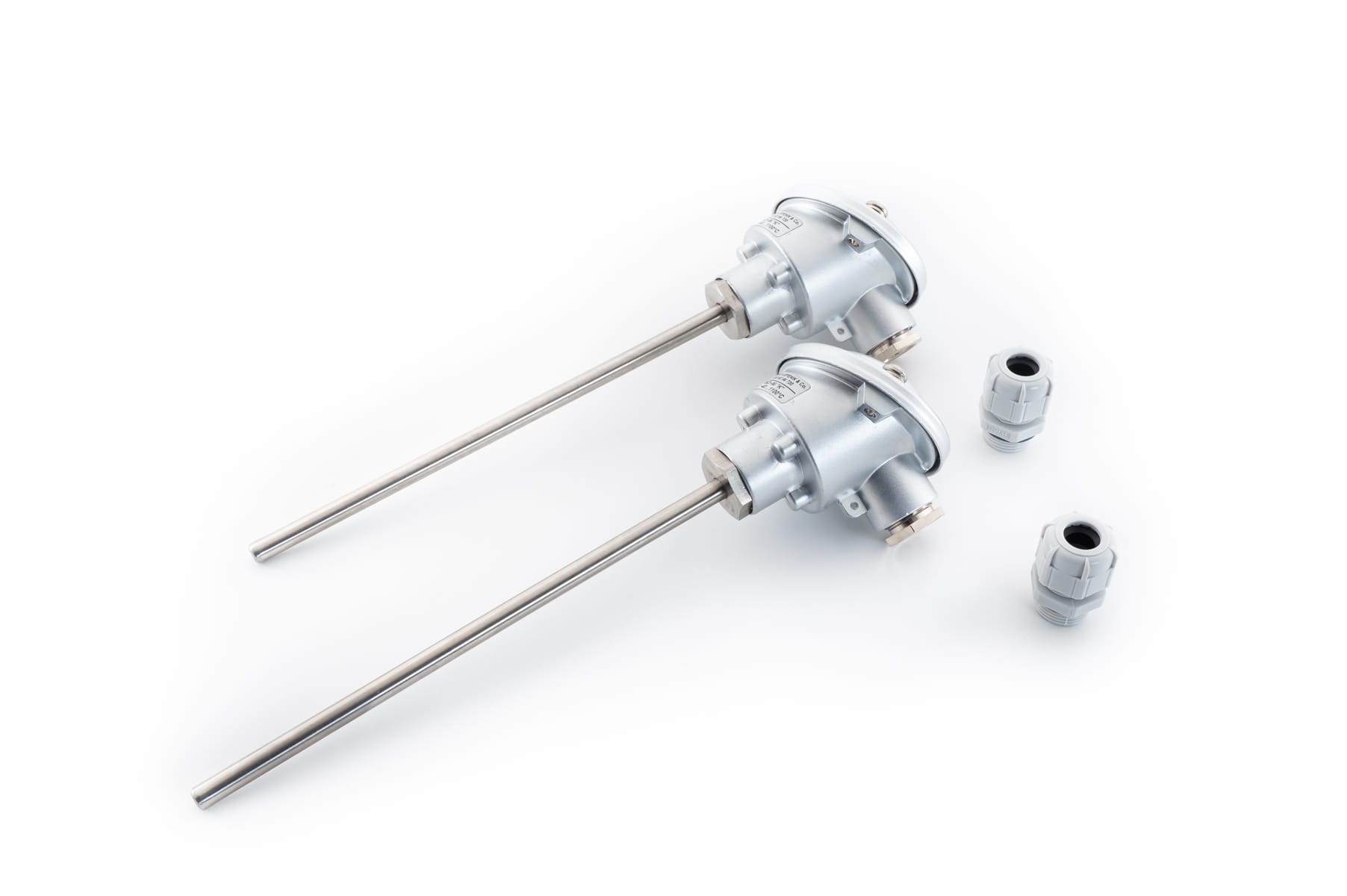

O360 3008/200 TEMPERATURNO TIPALO (TC) s priključno glavo tip B je MIMS (Mineral Insulated Metal Sheathed) oziroma oplaščeno temperaturno tipalo s priključno glavo tip B. Rečemo jim tudi kabelska mineralno izolirana temperaturna tipala. Kabelska zato, ker je glavna lastnost MIMS temperaturnega tipala upogljivost. Tipala so pogosto v malih premerih in velikih dolžinah ter kot taka lahko navita v kolut (kot kabel).
Izredno dobra lastnost MIMS temperaturnih tipal je njihova upogljivost, veliki razponi temperaturnih območij, veliki razponi premerov in izredno veliko možnosti uporabe. So najbolj pogosto uporabljeni elementi v merilni tehniki v splošni uporabi.
Na račun dobrih lastnosti se srečamo s težavnejšo obdelavo (proizvajalci se specializamo). Procesno zahtevna in pravilna izdelava rezultira v specificirani točnosti in ohranitvi lastnosti čez čas, slabša izdelava pa ima kot posledico slabšo točnost, večje lezenje (drift) in krajšo življenjsko dobo. Slednja dva parametra sta močno odvisna od izdelave temperaturnega tipala (v tej seriji tudi od uporabnika), od čistosti MgO izolacije in od proizvodnje, transporta, skladiščenja in obdelave materiala. Zato so v tem segmentu tudi večje razlike v tržnih cenah, saj lahko proizvajalci izvajamo od skorajda nič pozornosti, do maksimalne pozornosti in to sledi v ceno, ker so vmesni koraki časovno potratni (zapiranje, temperiranje, ustrezna hramba in obdelovalno časovno okno, maloserijska obdelava, povečane kontrolne meritve med obdelavo, posebni materiali za zapiranja, čiščenje ipd.). Zato je smiselno, da uporabnik ob poizvedbi poudari, ali ima zelo enostavno uporabo (npr. samo kratkotrajna merjenja, nezahtevnost aplikacije ipd.), kakor tudi, če ima zelo zahtevno uporabo (merilna oprema, testne meritve, nizke ali visoke temperature), saj lahko proizvajalec prilagodi izdelovalni proces na optimalno uporabo.
MIMS: mineralno izolirano kovinsko zaščiteno – Mineral Insulated Metal-Sheathed; standard: EN 61515. Pogosto poimenovanje tudi »MI cable«, kabel z mineralno izolacijo.
Kabel z mineralno izolacijo je vrsta upogljivega kovinskega kabla, ki se uporablja pri izdelavi temperaturnih senzorjev ali kot visokotemperaturna povezava le teh. Znan je tudi kot kovinski plašč z mineralno izolacijo ali samo na kratko MIMS.
Kabel z mineralno izolacijo je izdelan iz brezšivne kovinske cevi, tesno napolnjene s prahom magnezijevega oksida (MgO).
Žice senzorjev ali termočlenov tečejo skozi kovinsko cev, prah magnezijevega oksida (MgO) pa ohranja te žice izolirane in ločene.
Zaradi fleksibilnosti in univerzalnosti so MIMS temperaturna tipala, od njih še posebej MIMS termoelementi, vse splošno uporabni v industrijskih in tudi ne-industrijskih okoljih. Pogosto so to temperaturna tipala za prenosno merilno opremo, z miniaturnim konektorjem za priklop v instrument ali priključne plošče (panele). Uporabljajo se tudi kot referenčna temperaturna tipala v ON SITE izvedbah.
Za termočlene veljajo klase točnosti po SIST EN 60584-1 in barvne oznake ter kabli po SIST EN 60584-3.
Posebnosti
V primeru podaljševanja kabla pri termočlenih uporabiti izključno kompenzacijski ali podaljševalni kabel, konektorje in električne sponke enakega tipa kot termočlen! Vse na voljo tudi pri nas kot dodatna oprema.
Želeno izvedbo lahko izberete s pomočjo šifranta v kodirni tabeli. Za pomoč pri izbiri nas lahko pokličete na +386 2 62 96 720 ali nam pošljete povpraševanje prek obrazca Oddaj povpraševanje.
Priporočamo vgradno dolžino najmanj deset kratnik premera zaščitne cevi, krajše ima negativni vpliv na točnost meritve.
Termočlenska temperaturna tipala se pogosto uporabljajo skupaj z merilnim pretvornikom. Zaradi večje odpornosti proti motnjam in večje zanesljivosti meritev v industrijskem okolju priporočamo uporabo merilnega pretvornika z galvansko izolacijo najmanj 1500 VAC / 1 minuto.
Vsa temperaturna tipala in merilne vložke lahko naročite tudi z akreditiranim kalibracijskim certifikatom ali samo s preveritvijo v želenem temperaturnem območju.
Vsa temperaturna tipala in merilne vložke lahko izdelamo po vaših željah in zahtevah. Na spletni strani so predstavljene najpogostejše izvedbe, v praksi pa se proizvodnja večinoma izvaja po naročilu.
Pokličite nas ali nam pošljite povpraševanje. Na podlagi zahtev vašega procesa vam bomo pomagali določiti oziroma izbrati najprimernejšo izvedbo temperaturnega tipala.
Standardni dobavni rok je 3 delovne dni, možne so nujne izvedbe v roku 24 h (urgenca).
Prek obrazca Oddaj povpraševanje nam pošljite svoje zahteve. V povpraševanju navedite:
Ne pozabite navesti svoje telefonske številke in naslova elektronske pošte. Poklicali vas bomo oziroma vam poslali ponudbo v potrditev pred izvedbo.
Brez skrbi: ničesar ne bomo izdelali brez vaše predhodne odobritve.
Vabljeni k branju:
| Dobavni rok | omogočamo nujno naročilo 1 kos (24 h) |
|---|---|
| Design | z glavo |
| Enota veličine | °C |
| Merilno območje Max | 1100 |
| Merilno območje Min | -40 |
| Senzorski tip | TC (K, J, N, S …) |
| Področje | temperatura |
