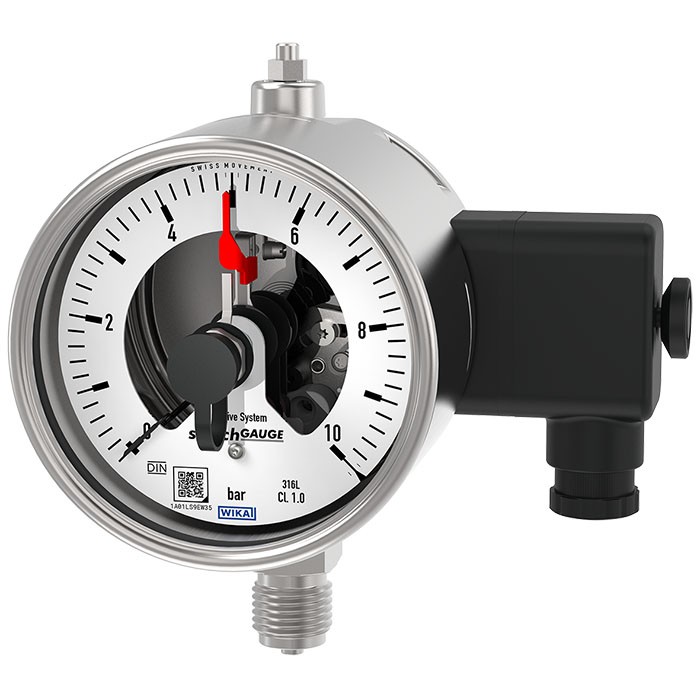

PGS26.100 bourdonov manometer s preklopnimi kontakti, WIKA

Opis

PGS26.100 switchGAUGE bourdonov manometer s preklopnimi kontakti WIKA se uporablja povsod, kjer je treba lokalno prikazati procesni tlak in hkrati preklapljati električna vezja.

Preklopni kontakti (električni kontakti) sklenejo ali prekinejo električno krmilno vezje glede na položaj kazalca merilnega instrumenta. Preklopni kontakti so nastavljivi v celotnem območju skale (glej DIN 16085) in so nameščeni pretežno pod številčnico, delno pa tudi nad njo. Kazalec instrumenta (kazalec dejanske vrednosti) se prosto giblje po celotnem območju skale, neodvisno od nastavitve.
Kazalec nastavljene vrednosti je mogoče nastaviti s pomočjo snemljivega ključa za nastavitev skozi okence.

Več preklopnih kontaktov je mogoče nastaviti na isto nastavljeno vrednost. Do aktiviranja kontakta pride, ko kazalec dejanske vrednosti preseže nastavljeno vrednost ali pade pod njo.

Manometer je izdelan v skladu s standardom DIN 16085 in izpolnjuje vse zahteve ustreznih standardov (EN 837-1) ter predpisov za lokalni prikaz delovnega tlaka v tlačnih posodah.

Na voljo so različne vrste preklopnih kontaktov:

• magnetni kontakti s hitrim preklopom,
• reed kontakti,
• induktivni kontakti in
• elektronski kontakti.

Induktivni kontakti se lahko uporabljajo v območjih z nevarnostjo eksplozije. Za krmiljenje programirljivih logičnih krmilnikov (PLC) se lahko uporabljajo elektronski kontakti in reed kontakti.

Glavne značilnosti

• do 4 preklopni kontakti na instrument
• na voljo tudi z izvedbo s polnilom ohišja za visoke dinamične tlačne obremenitve ali vibracije
• instrumenti z induktivnimi kontakti za uporabo v eksplozijsko ogroženih območjih
• instrumenti s kontakti za aplikacije s krmilniki PLC
• instrumenti so po želji na voljo v varnostni izvedbi S3 v skladu s standardom EN 837

Za več lastnosti PGS26.100 in dodatnih opcij priporočamo ogled priloženih .pdf dokumentov.

Uporaba

• krmiljenje in regulacija procesov
• nadzor naprav in preklapljanje tokokrogov
• za plinaste in tekoče agresivne medije, ki niso visoko viskozni ali nagnjeni h kristalizaciji; primerno tudi za uporabo v agresivnih okoljih
• kemična in petrokemična industrija, elektrarne, rudarstvo, obrati na kopnem in morju (onshore/offshore), okoljska tehnologija, strojegradnja in splošna gradnja industrijskih naprav

ELPRO poimenovanje: MAN-PGS26.100

Dodatne podrobnosti

Tehnični podatki

• do 4 preklopni kontakti na instrument
• na voljo tudi z izvedbo s polnilom ohišja za visoke dinamične tlačne obremenitve ali vibracije
• instrumenti z induktivnimi kontakti za uporabo v eksplozijsko ogroženih območjih
• instrumenti s kontakti za aplikacije s krmilniki PLC
• instrumenti so po želji na voljo v varnostni izvedbi S3 v skladu s standardom EN 837
