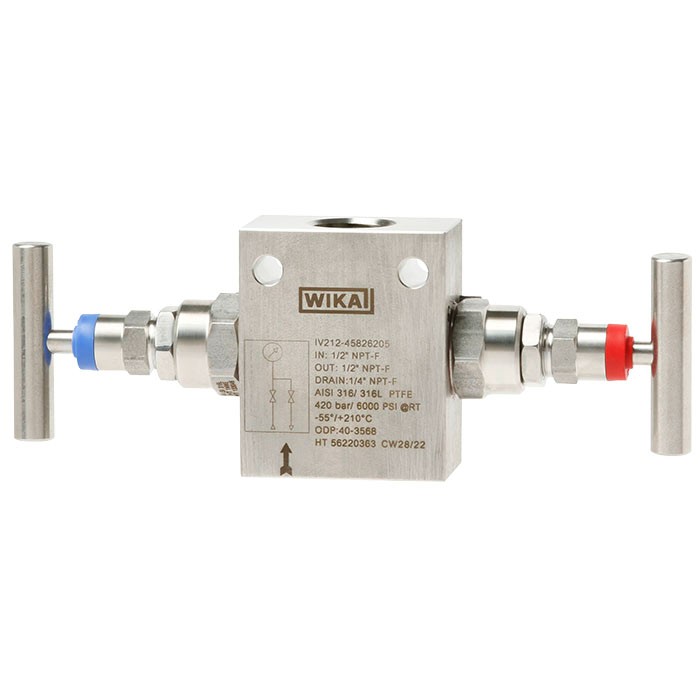

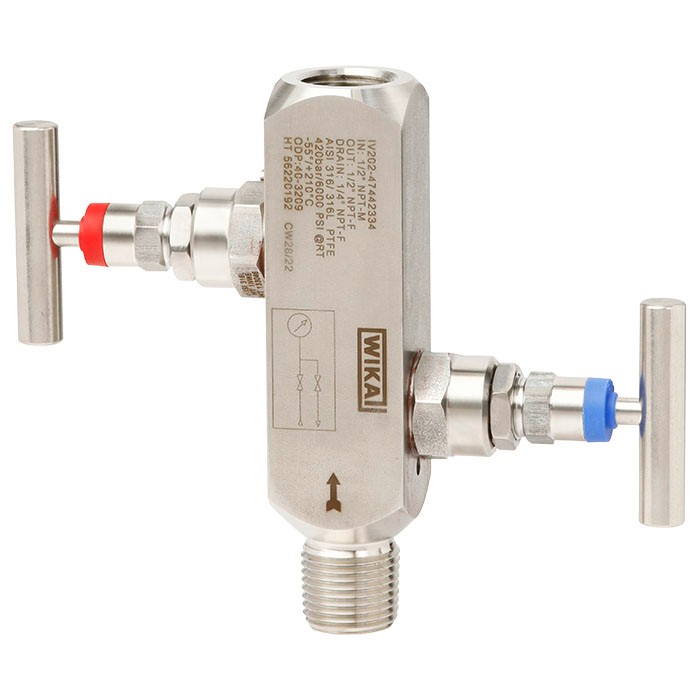

IV2 ventil z zapiranjem in odzračevanjem (»block-and-bleed«), WIKA

Opis

IV2 ventil z zapiranjem in odzračevanjem (»block-and-bleed«) WIKA je standardna izvedba pri dvoventilskih blokih.

Zaporni ventil loči proces od merilnih instrumentov, kot so manometri, tlačna stikala ali pretvorniki tlaka. Z zaprtjem tega ventila lahko instrument varno demontiramo za servisna opravila, na primer za ponovno kalibracijo ali zamenjavo. Odzračevalni ventil omogoča varno sprostitev tlaka iz instrumenta pred demontažo ali za preverjanje ničelne točke.

Zasnova z nevrtljivo konico vretena pri ventilu »block-and-bleed« zmanjšuje obrabo tesnilnih elementov. To – zlasti pri pogostem odpiranju in zapiranju – znatno podaljša življenjsko dobo.

Izvedba ventila »block-and-bleed«, ki preprečuje izstrelitev vretena (t. i. »blow-out proof« zasnova), povečuje varnost pri delu, zlasti v aplikacijah z visokimi tlačnimi obremenitvami.

Kot dodatno možnost WIKA ponuja strokovno montažo ventilov, instrumentov za merjenje tlaka in druge opreme v rešitev, pripravljeno za vgradnjo (t. i. »hook-up«). Za zagotavljanje brezhibnega delovanja celotnega sistema se na takšni sestavljeni enoti izvede dodatni preizkus tesnosti.

Glavne značilnosti

• zasnova z minimalno obrabo zaradi nevrtljive konice vretena v pokrovu ventila
• majhen vrtilni moment in gladko delovanje ročice ventila tudi pri visokem tlaku
• povečana varnost zaradi zasnove pokrova, ki preprečuje izstrelitev vretena (izvedba »blow-out proof«)
• sedež ventila preizkušen glede tesnosti v skladu s standardom BS6755 / ISO 5208 (razred tesnosti A)
• na zahtevo možna kombinacija ventilov in instrumentov po meri naročnika (sklop/»hook-up«)

Uporaba

• zapiranje in odzračevanje instrumentov za merjenje tlaka
• za plinaste in tekoče agresivne medije, ki niso visoko viskozni ali nagnjeni h kristalizaciji; primerno tudi za uporabo v agresivnih okoljih
• procesna industrija: nafta in plin, petrokemična in kemična industrija, proizvodnja energije, oskrba z vodo in ravnanje z odpadnimi vodami

Dodatne podrobnosti

Tehnični podatki

• zasnova z minimalno obrabo zaradi nevrtljive konice vretena v pokrovu ventila
• majhen vrtilni moment in gladko delovanje ročice ventila tudi pri visokem tlaku
• povečana varnost zaradi zasnove pokrova, ki preprečuje izstrelitev vretena (izvedba »blow-out proof«)
• sedež ventila preizkušen glede tesnosti v skladu s standardom BS6755 / ISO 5208 (razred tesnosti A)
• na zahtevo možna kombinacija ventilov in instrumentov po meri naročnika (sklop/»hook-up«)
